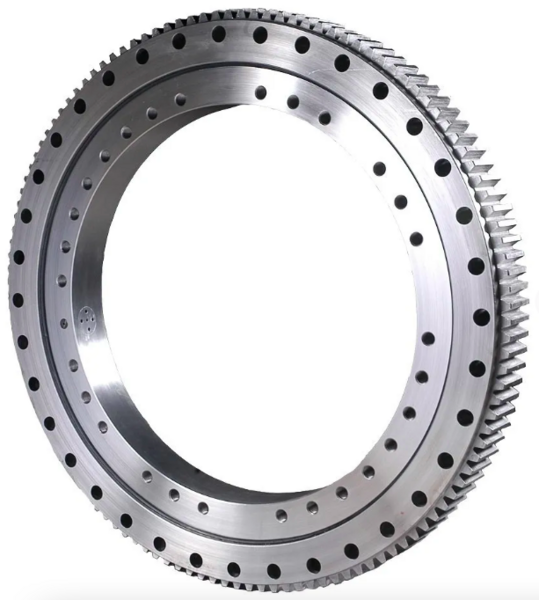

Draaikranslager buitenvertanding met buitendiameter 1200mm

✓ Draaikranslager buitenvertanding met buitendiameter 1200mm

Productvarianten: Draaikranslager buitenvertanding met buitendiameter 1200mm
Draaikranslager buitenvertanding met buitendiameter 1200mm
Draaikranslager binnenvertanding met buitendiameter 1200mm
Draaikranslager zonder vertanding met buitendiameter 1200mm
1.991,60 excl. btw
2.409,84 incl. btw
Prijs per stuk

Verwachte levertijd: 1 week(en)

€ 0,00
  • Klantbeoordeling 9,2/10 op Kiyoh
  • Op voorraad en vandaag besteld is vandaag verzonden
  • Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager buitenvertanding met buitendiameter 1200mm

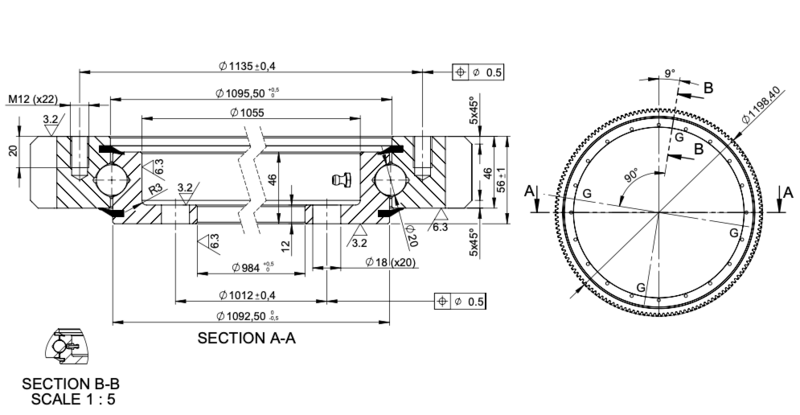

Technische specificaties:

  • Module: m 8
  • Aantal tanden: z 148
  • Steekdiameter: Ø 1184
  • Druk hoek: 20º
  • Truncatie: km -0.8
  • Addendum wijziging: xm 0
  • Max. axiale belasting: 820 kN
  • Max. kantelmoment: 205 kNm
  • Bereik werktemperatuur: -20℃ <> 70℃
  • Gewicht: 82,95 kg
  • Gaten: He: M12 x22 - 360o/22 Hi: Ø18 x20 - 360o/20
  • Kracht tanden: Nm 28.3kN & Max: 39.6kN
  • Europees fabrikaat

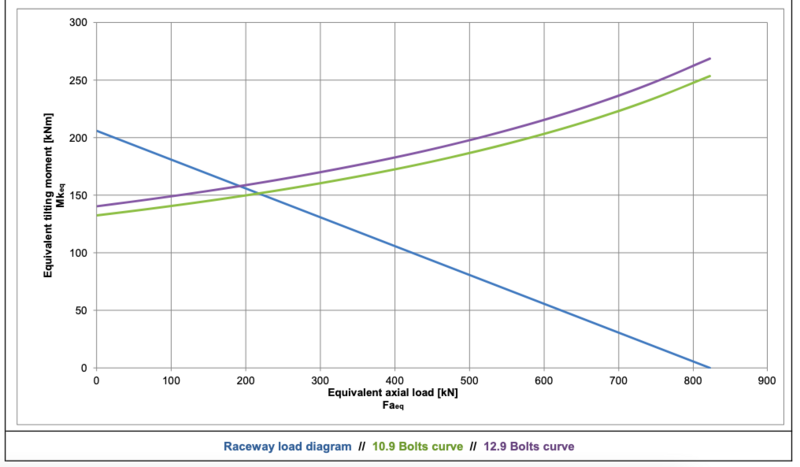

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
