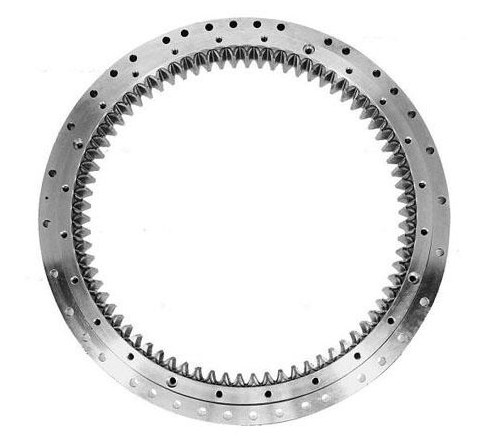

Draaikranslager binnenvertanding met buitendiameter 1200mm
✓ Draaikranslager binnenvertanding met buitendiameter 1200mm
Productvarianten:
Draaikranslager binnenvertanding met buitendiameter 1200mm
1.991,60excl. btw
2.409,84incl. btw
Prijs per stuk
Klantbeoordeling 9,2/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats
Productbeschrijving
Draaikranslager binnenvertanding met buitendiameter 1200mm

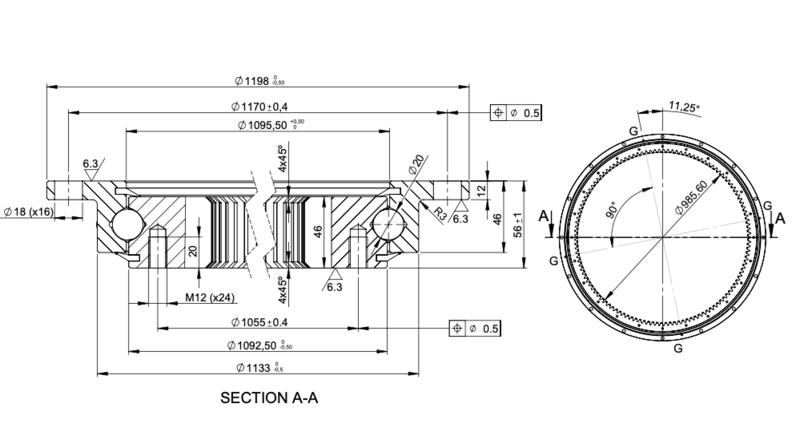

Technische specificaties:
Module: m 8
Aantal tanden: z 125
Steekdiameter: Ø 1000
Druk hoek: 20º
Truncatie: km -0.8
Addendum wijziging: xm 0
Gewicht: 82,65 kg
Max. axiale belasting: 820 kN
Max. kantelmoment: 205 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gaten: He: Ø18 x16 - 360/16 Hi: M12 x24 - 360/24
Kracht tanden: Nom 28.5kN & Max: 39.9kN
Europees fabrikaat

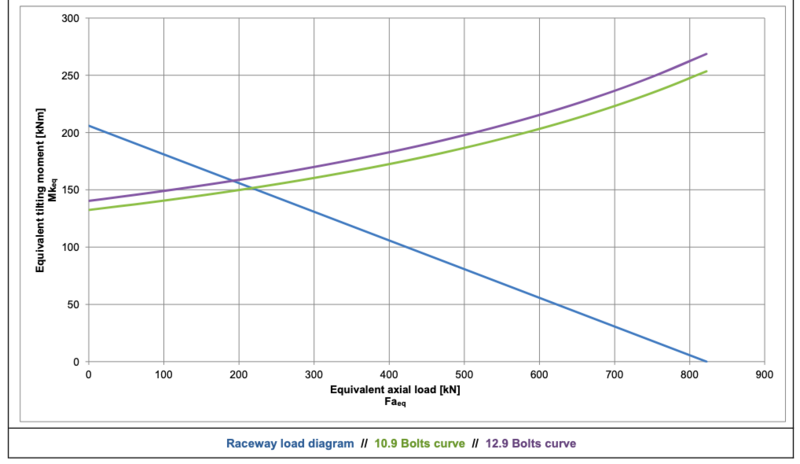

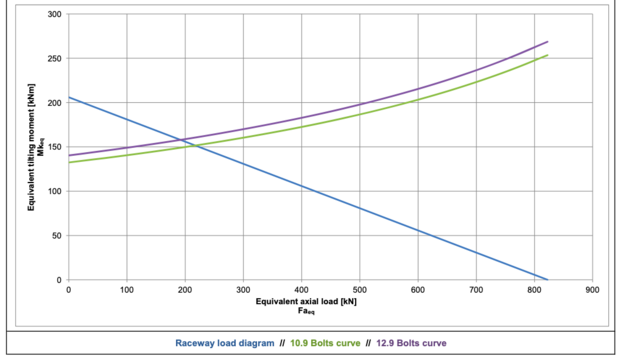

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
