Informatie en uitleg over hydraulisch systeem samenstellen
Dit is de tekstuele uitleg van onze Youtube video over hydraulisch systeem samenstellen. Welkom bij Hydrauliek24, mijn naam is Niek. Vandaag ga ik jullie laten zien hoe je met onze keuzehulpsystemen en configuratoren een heel hydrauliek systeem samenstelt.
Laten we met de volgende casus beginnen: stel je wilt een werkplaatspers gaan maken die voldoet aan de volgende voorwaarden: de werkplaatspers moet een kracht hebben van 3000 kg met een slag van 500 mm, de snelheid van de pers moet 40 mm per seconde zijn. Je hebt hierbij de beschikking over een aansluitspanning van 400 volt. Je wilt de werkplaatspers met de hand bedienen. Maar waar begin je nu met het samenstellen van het systeem?
Als eerste gaan we onze cilinder keuzehulp invullen om een beetje richting te krijgen welke cilinder je zou kunnen gebruiken. De eerste vraag is welke slag de cilinder moet hebben, in ons voorbeeld was dat 500mm dus we gaan voor 500mm. Het volgende gegeven is: "Welke drukkracht moet de cilinder hebben?” We willen een drukkracht van minimaal 3000 kg hebben dus dan kiezen we voor de optie 3500 kg want 2300 kg is te laag en 5500 kg is weer te hoog. Een dubbelwerkende cilinder kun je ook op trekkracht gebruiken. Maar in ons voorbeeld is dit minder van belang, dus kiezen we voor overslaan.
De volgende vraag is: "Welke bevestiging moet de cilinder hebben?” Kies hierbij de bevestiging die het makkelijkst te monteren is in uw werkplaatspers. Wij kiezen vandaag voor een bevestigingsflens, omdat deze makkelijk te monteren is en te gebruiken is voor een pers. De resultaten voor de keuzehulp worden nu weergegeven. De beste keuze voor onze werkplaatspers is een dubbelwerkende cilinder. Met een diameter van 50 mm, een stang van 30 mm en een draadslag van 500 mm. Door erop te klikken kunnen we alle specificaties van de cilinder zien.
Dan gaan we nou door naar stap 2. We gaan alle gegevens van de cilinder invullen in onze cilinder configurator. Zodat we de berekening preciezer kunnen maken. . Wil je weten hoe de configurator werkt klik dan hier voor de precieze uitleg van de configurator.

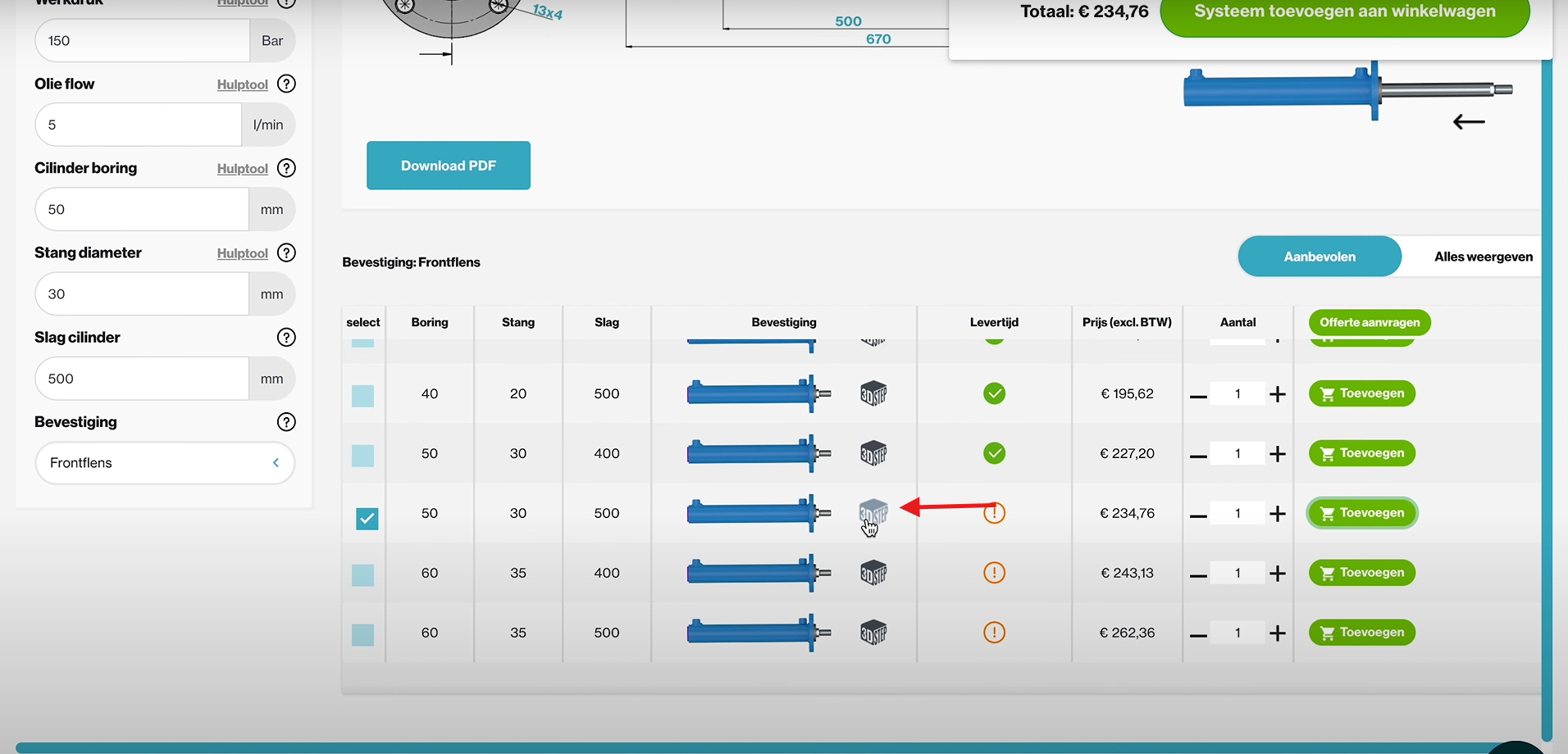

We gaan nu eerst de gegevens invullen. De werkdruk zetten we standaard op 180 bar. De flow laten we nog even open, om straks daarmee de snelheid te bepalen. De cilinderboring is 50 mm, dat kan je vinden in de specificaties van de gekozen cilinder.De stang is 30 mm en de slag die we voor ogen hadden was 500 mm. Dan kunnen we de bevestiging nog kiezen en we hadden gekozen voor een bevestigingsflens. De cilinder die het dichtstbij komt bij deze gegevens, wordt automatisch gegenereerd. U kunt dan deze cilinder kiezen of u kunt nog een cilinder kiezen die beter voldoet aan uw wens.
In het voorbeeld, is bij 180 bar een drukkracht van 3600 kg. We willen 3000 kg dus we kunnen de druk wat gaan verlagen tot we 3000 kg drukkracht in beeld zien. In dit voorbeeld komen we met 150 bar op een drukkracht van 3003 kg uit. Nu moeten we de snelheid gaan bepalen. Want we willen een snelheid van 40 mm per seconde. We gaan dus de olieflow net zo lang ophogen totdat we zo dicht mogelijk bij de 40 mm per seconde komen. Bij 5 liter per minuut hebben we 42,44 mm per seconde. Dat komt mooi in de buurt bij de 40 mm die we voor ogen hebben. Nu we klaar zijn kunnen we deze cilinder toevoegen aan ons systeem. mocht je nou voor je ontwerp een 3D-bestand nodig hebben van deze cilinder? Kunt u deze hier downloaden door te klikken op 3D step file.
Nu we weten welke cilinder we nodig hebben met welke druk en liters, kunnen we de powerpack gaan samenstellen. Ook hier hebben we een handige tool voor bedacht om dit voor u te doen. In de configurator voeren we de gewenste druk en volumestroom in . Dus 150 bar en volume stroom 5 liter per minuut. Het systeem berekent direct hoeveel vermogen er nodig is om deze toepassing aan te drijven. In dit geval is dit 1,5 kW. Bij stap twee kun je de gewenste motor kiezen in ons geval willen we een 400V motor. De eerst beschikbare is een 400V AC-motor van 1,5 kW. Dan selecteren we deze. Dan gaan we door naar stap drie. Het kiezen van het type powerpack. In dit geval kiezen we voor een mini powerpack. De powerpack wordt naar uw wensen geconfigureerd en kunnen we nu gaan aanpassen. Voor meer informatie over hoe deze configurator werkt, kunt u hier klikken.

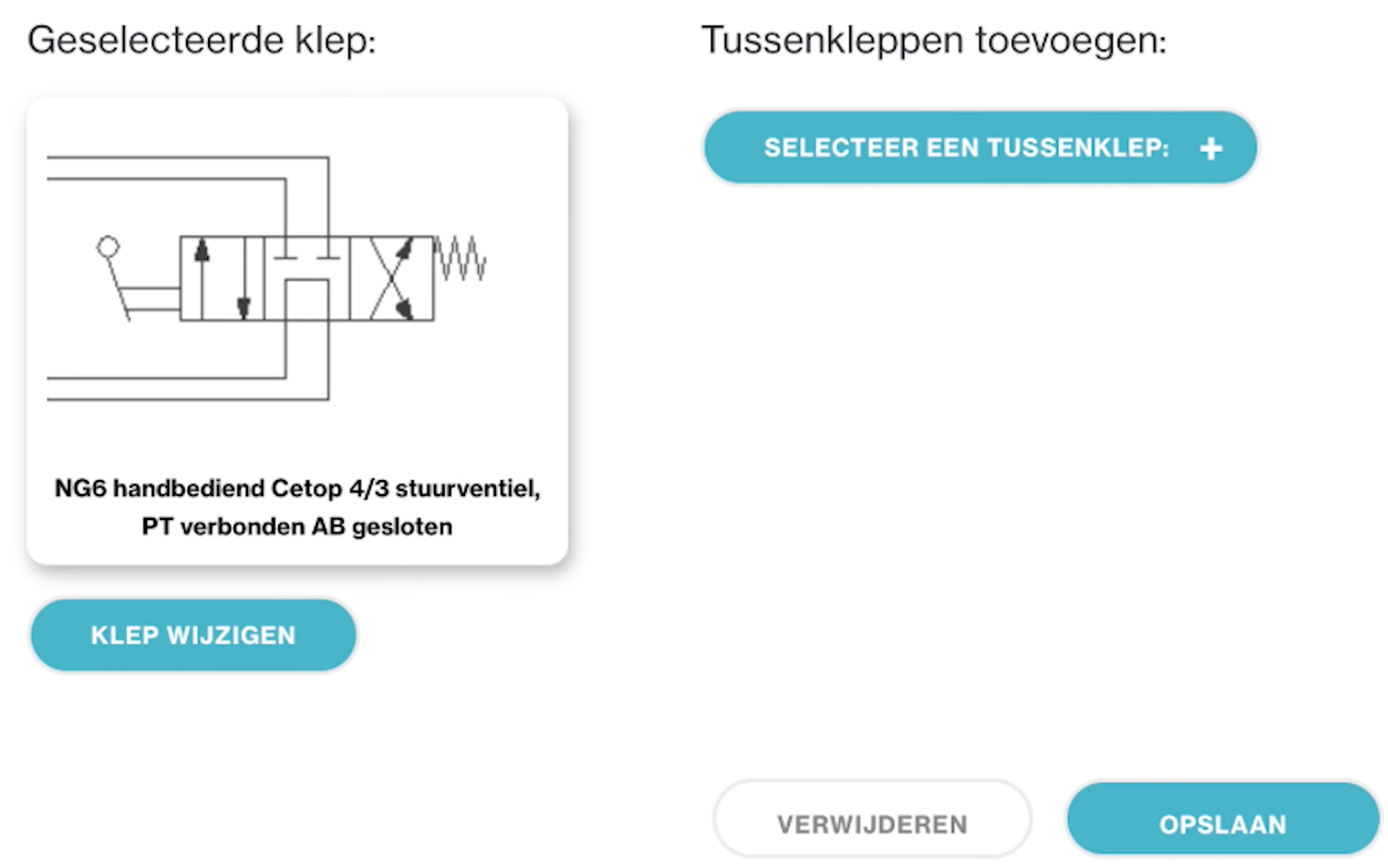

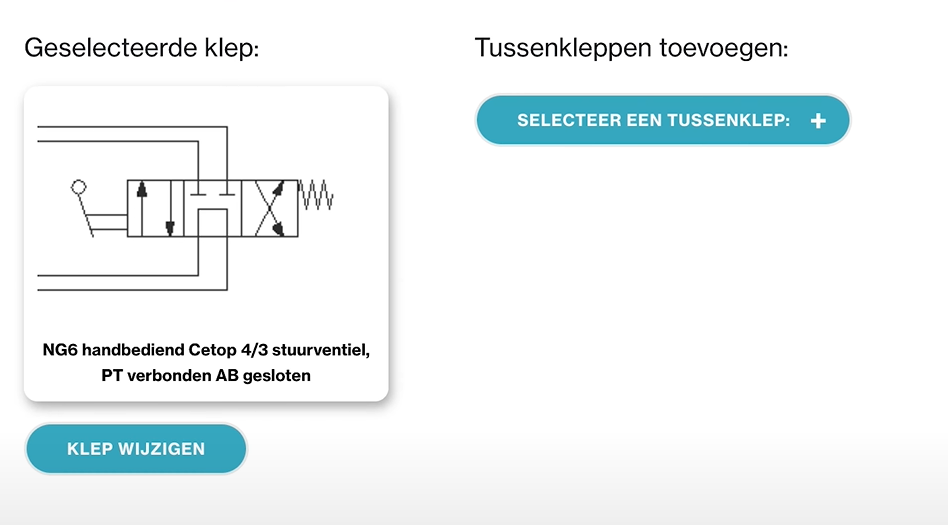

Nu de basis powerpack samengesteld. Kunnen we de kleppen gaan toevoegen. Deze voeg je toe door te klikken op klep toevoegen. Hier heeft u verschillende soorten keuzes uit verschillende schakelingen en bedieningsmethoden. In dit geval willen we een handbediend stuurventiel hebben met een schakeling die geschikt is voor een dubbelwerkende cilinder. Nu we de klep hebben gekozen voegen we de powerpack toe aan het systeem. Deze klep combinatie is goed geschikt voor een pers, want je hoeft geen kracht vast te houden. Je hoeft alleen maar te persen en de cilinder te blokkeren.

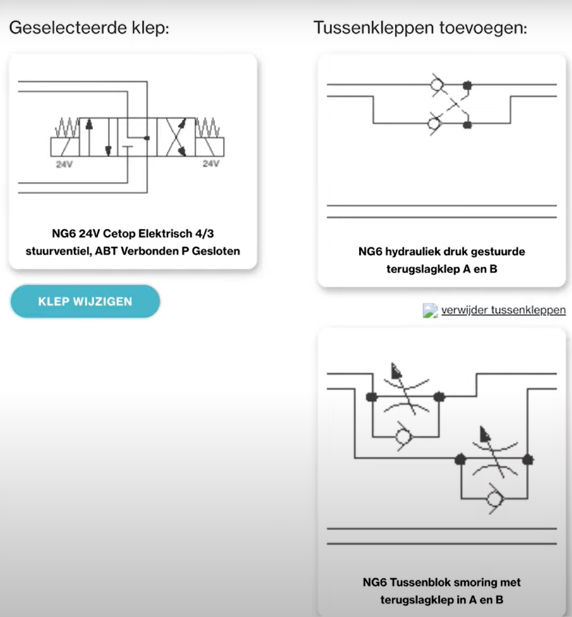

Stel nou dat je wel een kracht moet vasthouden dan is deze klepcombinatie een betere optie.
Een stuurventiel is nooit helemaal dicht, daarom zijn er gestuurde terugslagkleppen nodig om te zorgen dat de oliestroom echt niet meer terug kan. De smoringen zitten in het systeem om bij negatieve kracht op de cilinders schokken te voorkomen. Wanneer een cilinder of hydraulische motor vrij te bewegen moet zijn in de rustpositie dan kan je deze klep kiezen.
Hierbij is de A- en de B- verbonden met de T-poort. Wanneer je een negatieve last wilt afremmen kun je kiezen voor deze kleppen combinatie.

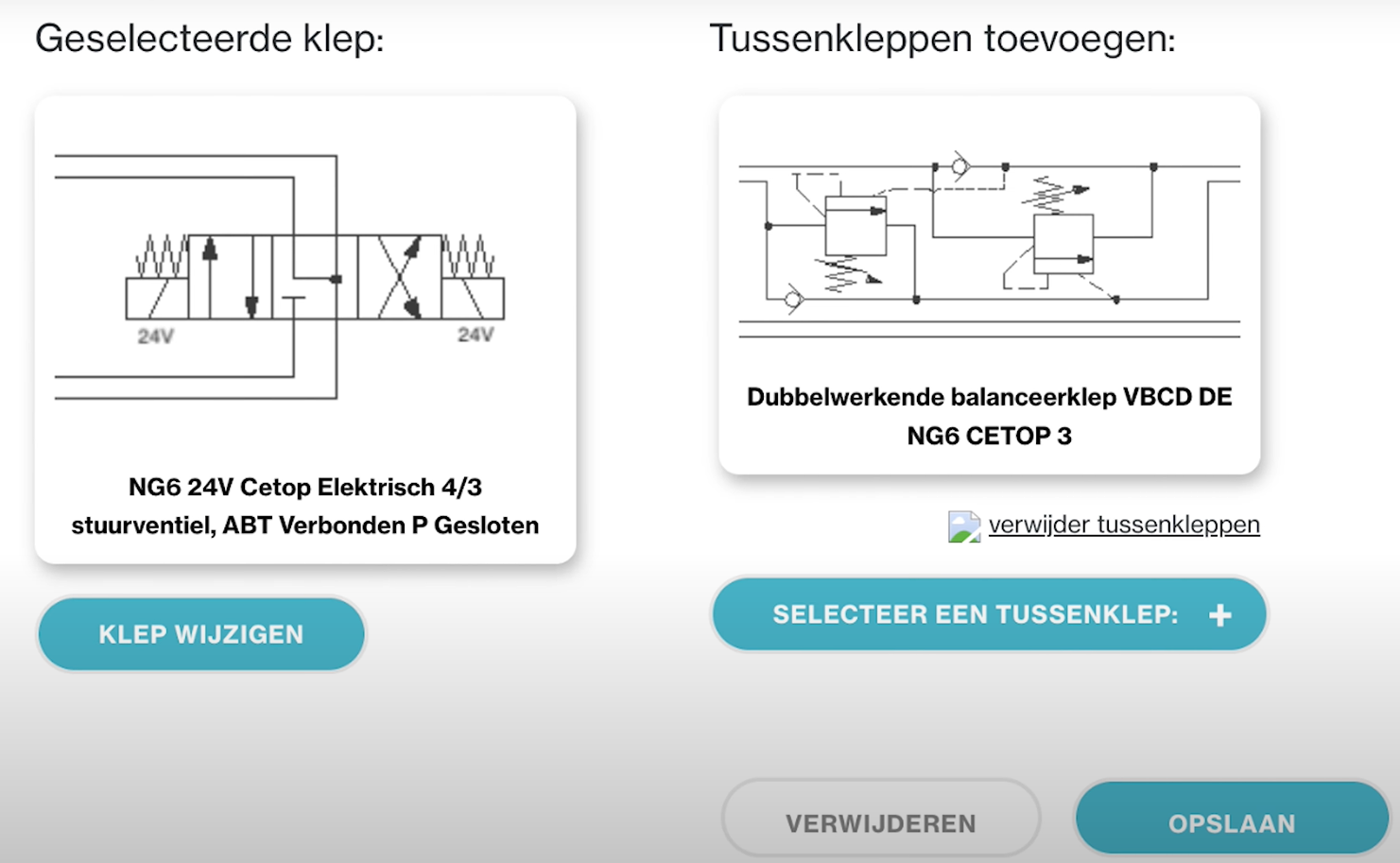

Hierbij hebben we een dubbelwerkende balanceerklep toegevoegd om de negatieve kracht af te kunnen remmen. Wanneer je een enkelwerkende cilinder gaat aansluiten. Kun je in het systeem kiezen voor hydraulisch circuit enkelwerkend. hierbij kun je dan kiezen voor het soort daalventiel. De oliestroom gaat via dezelfde slang weer terug naar de powerpack. Vergeet dan niet de retour smoring te selecteren, hiermee rem je de olie af die terug naar de powerpack stroomt.
Dan gaan we nu door naar stap 5 de slangen configureren. Wij adviseren om de meest standaard slang te gebruiken. Dit is â…œ” 2SC-slang met 12L-koppelingen. Kiezen we voor een â…œ slang. Dan klikken we op de eerste koppeling dan klikt u op “metrisch L”. Dan zien we de 12 L koppeling die we kunnen selecteren. hierbij kun je dan nog de keuze maken of je die recht, 45 of 90 graden wilt hebben. Dat doen we dan ook voor de andere kant. Nu hoeven we alleen de lengte aan te passen, bijvoorbeeld 2 meter. Deze voegen we dan 2 keer toe aan ons systeem. Ga naar “bekijk systeem” en indien nodig pas de aantallen aan en klik vervolgens op "Systeem toevoegen aan winkelwagen”. Alle delen worden nu besteld en in uw winkelwagen geplaatst.
We gaan nu door naar stap 6. Koppelingen en olie toevoegen. De powerpack en cilinder hebben een aansluiting van â…œ BSP. dat kun je vinden door op het desbetreffende product te klikken en specificaties zie je dan staan. Deze koppelingen moet je aansluiten op uw slangen, deze hebben een 12L-aansluiting. Dus we gaan zoeken naar een koppeling van â…œ BSP naar 12L. dit doen we door “â…œ 12L” in de zoekbalk te zoeken voeg de koppelingen toe aan uw winkelwagentje. In ons geval hebben we 2 slangen met 4 aansluitingen dus hebben we vier koppelingen nodig. Voor de hydrauliekolie adviseren wij de standaard hydrauliekolie HVLP 46. Deze vind je door HVLP 46 te zoeken in de zoekbalk. Kies de gewenste verpakking en voeg deze toe aan uw winkelwagentje.
Het systeem is nu compleet. Ik hoop dat ik het duidelijk heb kunnen uitleggen. Mocht je nog vragen hebben, kun je contact opnemen met onze klantenservice. Tot ziens!
