Met de powerpack-configurator stel je in 5 stappen je eigen hydraulisch aggregaat samen: je vult werkdruk en volumestroom in, kiest een motor, kiest het type powerpack, stelt pomp, tank en kleppen af en controleert het resultaat. De configurator rekent het benodigde vermogen meteen uit met P (kW) = p (bar) × Q (l/min) / 540. Voorbeeld: voor 150 bar en 5 l/min is dat 150 × 5 / 540 = 1,4 kW.
Vul de werkdruk in bar en de gewenste volumestroom in liters per minuut in. De configurator berekent dan het benodigde vermogen in kW. Weet je al welk vermogen je nodig hebt, dan kun je ook dat direct invullen. Heb je eerder een powerpack samengesteld, dan open je die terug met de productcode van de samenstelling.
Je ziet de motoren die bij jouw gegevens passen, verdeeld over elektrisch 12/24 V (gelijkstroom), elektrisch 230/400 V (wisselstroom), benzine en diesel. Je kunt ook direct een motor kiezen zonder eerst te rekenen.
Kies het type dat bij de motor en je toepassing past, zoals een mini powerpack, een motor+pomp-combinatie of een industriële powerpack. Welke typen beschikbaar zijn, hangt af van de gekozen motor.
De configurator stelt automatisch een passende pomp en tank voor. Je kunt de pomp (slagvolume in cc), de tank en de instelling van de drukveiligheid zelf aanpassen. Is het motorvermogen dan te klein, bijvoorbeeld door een te grote pomp of een te hoge drukveiligheid, dan krijg je een waarschuwing met wat je kunt doen: een grotere motor, een kleinere pomp of een lagere drukveiligheid. Kies of het circuit enkelwerkend of dubbelwerkend is en voeg NG6 (Cetop) stuurventielen toe. Bij enkelwerkend kies je een daalventiel (12, 24, 48 of 230 V, of handbediend) en eventueel een retoursmoring. Steun en manometer kun je aan- of uitvinken.

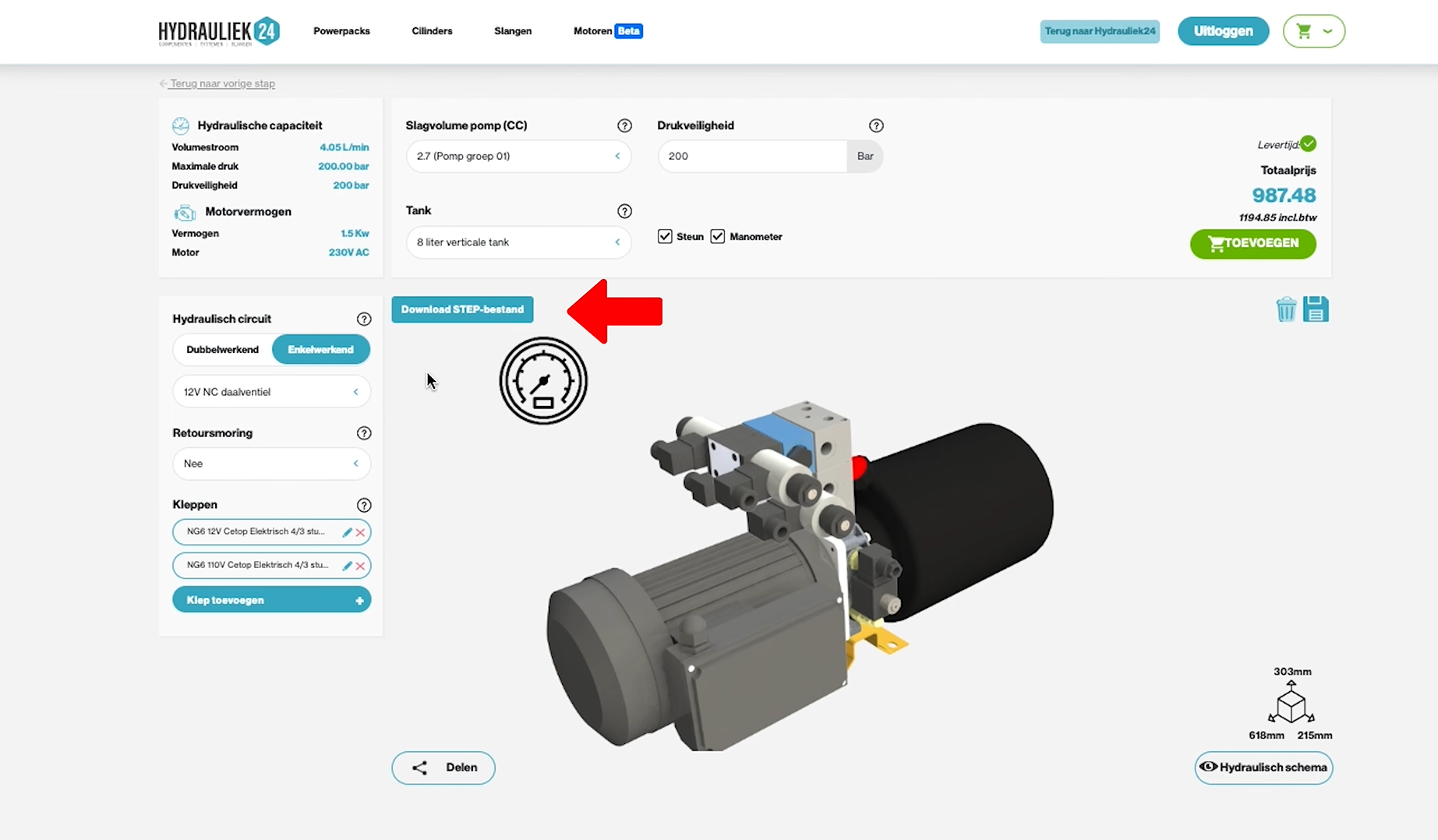

Links zie je de berekende volumestroom, maximale druk en drukveiligheid, met de gegevens van de motor. Je kunt het hydraulisch schema met specificaties, een 3D-bestand en de handleiding (NL/EN) downloaden, de afmetingen bekijken en met de knop Delen een link naar je samenstelling maken. Rechtsboven zie je of de powerpack op voorraad is en voeg je hem toe aan je winkelwagen.
| Wat | Formule | Voorbeeld uit de configurator |
|---|---|---|
| Benodigd vermogen | P (kW) = p (bar) × Q (l/min) / 540 | 150 bar × 5 l/min / 540 = 1,4 kW |
| Volumestroom van de pomp | Q (l/min) = slagvolume (cc) × toerental (omw/min) / 1000 | 3,2 cc × 1.500 / 1000 = 4,8 l/min |
| Maximale druk bij een motor | p (bar) = P (kW) × 540 / Q (l/min) | 1,5 kW × 540 / 4,8 l/min = 168,75 bar |
| Motor | Wanneer kies je hem |
|---|---|
| Elektrisch 12/24 V (gelijkstroom) | Mobiele toepassingen op een accu, bijvoorbeeld op een aanhanger, voertuig of boot. |
| Elektrisch 230/400 V (wisselstroom) | Vaste opstelling waar netstroom is, zoals in een werkplaats of machine. |
| Benzine | Mobiel werk zonder stroomvoorziening. |
| Diesel | Mobiel werk zonder stroomvoorziening, vaak bij grotere vermogens. |
Vermenigvuldig de werkdruk (bar) met de volumestroom (l/min) en deel door 540. Die factor is 600 × 90% rendement. Voorbeeld: 150 bar × 5 l/min / 540 = 1,4 kW. Meer uitleg lees je in ons blog hydraulisch vermogen berekenen.
Vermenigvuldig het slagvolume van de pomp (cc) met het toerental van de motor (omwentelingen per minuut) en deel door 1000. Een pomp van 3,2 cc op 1.500 omw/min geeft 4,8 l/min. Zie ook volumestroom hydrauliekpomp berekenen.
Bij een enkelwerkend circuit duwt de olie de cilinder één kant op en zakt hij terug door de last of een veer; daarvoor kies je in de configurator een daalventiel. Bij een dubbelwerkend circuit stuurt de olie de cilinder beide kanten op.
Ja. Vul in stap 1 de productcode van je samenstelling in, of gebruik de link die je met de knop Delen hebt gemaakt.
Dan maken we hem op maat. Lees meer over maatwerk of vraag een offerte aan.
Liever kijken dan lezen? Bekijk de video over de powerpack-configurator of ga direct naar de powerpack-configurator. Alle kant-en-klare aggregaten vind je bij hydraulische powerpacks. Vragen? Neem contact met ons op.
