Volumestroom hydrauliekpomp berekenen

Hoe berekenen ik de volumestroom van een hydrauliekpomp?

Een vaak gestelde vraag is: hoe bereken ik de volumestroom van een hydrauliekpomp?

Bij alle hydrauliekpompen wordt het slagvolume aangegeven in cc's (cm³). Of het nu een handpomp, voetpomp, plunjerpomp of tandwielpomp is. Het slagvolume is weergegeven in cc's. De slagvolume is de verplaatse hoeveelheid hydrualiekolie per beweging. Bij een hydraulische handpomp of voetpomp is dit het op en neer gaan van de hendel en bij een tandwielpomp of plunjepomp is dit één volledige rotatie van de as. hydraulische volumestroom wordt vaak aangegeven in liters per minuut (l/min).

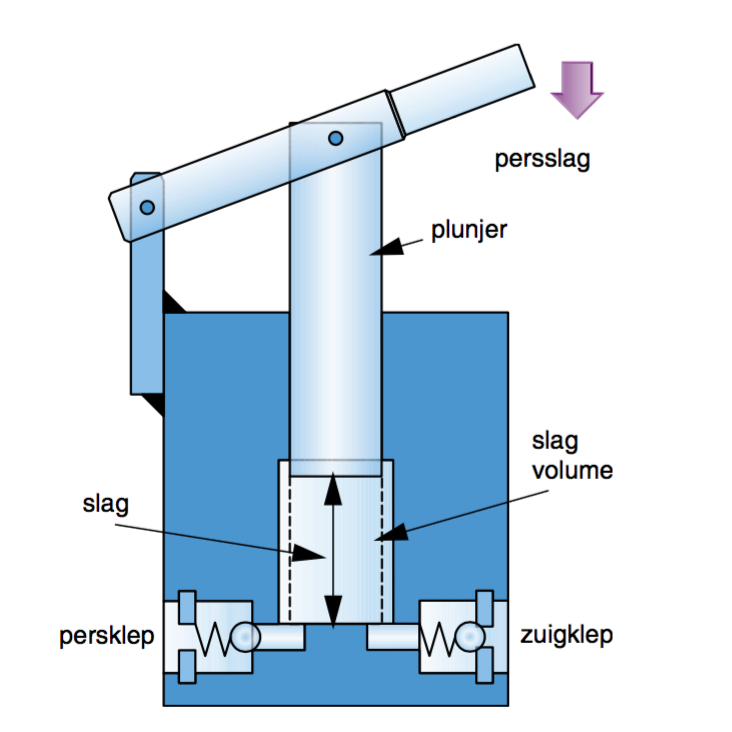

Voorbeeld hydraulische handpomp:

Voor dit voorbeeld nemen we een enkelwerekende handpomp met een slagvolume van 25cc;


Hoe vaak zal je de pomp moeten bedienen om een volume stroomvan 1,5 liter per minuut te genereren?

Wanneer de stang van de handpomp eenmaal op en neer wordt bewogen zal er een volumestroom van 25cc ontstaan. In dit voorbeeld willen we een volumestroom van 1,5 liter per minuut genereren oftewel 1500cc per minuut.

Berkening;
1500cc (gewenste volumestroom) / 25cc (slagvolume) = 60 bewegingen per minuut. Om een volumestroom van 1,5 liter per minuut te genereren zal de hendel 60x op en neer bewogen moeten worden.

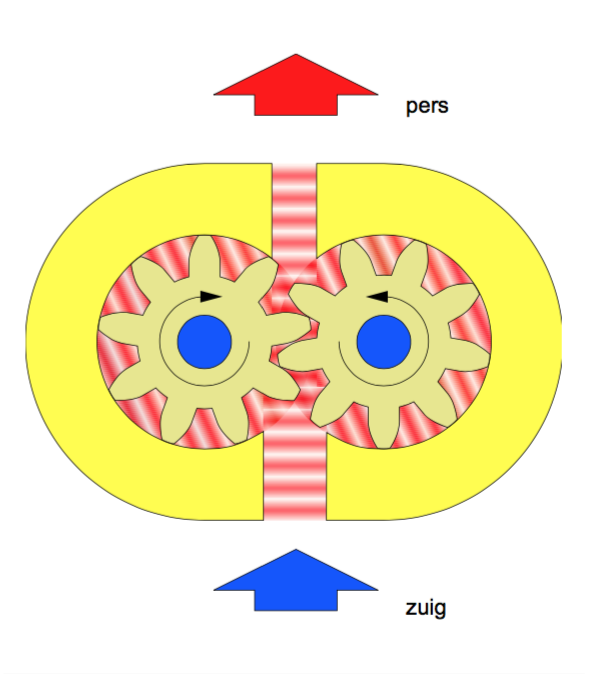

Voorbeeld hydrauliek tandwielpomp:

Voor dit voorbeeld nemen we de volgende tandwielpomp: 4,5 cc hydraulische tandwielpomp rechts

Vraag: wat is de volumestroom wanneer deze 4,5cc pomp wordt gekoppeld aan een elektromoter welke 1500ow/m (omwentellingen per minuut) draait?

Bij elke omwenteling zal deze pomp door de tandwielen 4,5cc aan hydrauliekolie verplaatsen. Wanneer de pomp 1500 keer per minuut wordt rondgedraaid zal er een volumestroom ontstaan van 6,75 liter per minuut (zie onderstaand de berekening);

1500ow/m x 4,5 cc = 6750
6750cc = 6,75 liter
Aantwoord; de volumestroom is 6,75 liter per minuut.
