SKU: 36019
✓ 90 mm boring ✓ 50 mm stang ✓ 1000 mm slag ✓ 210 bar ✓ 1/2" BSP aansluiting

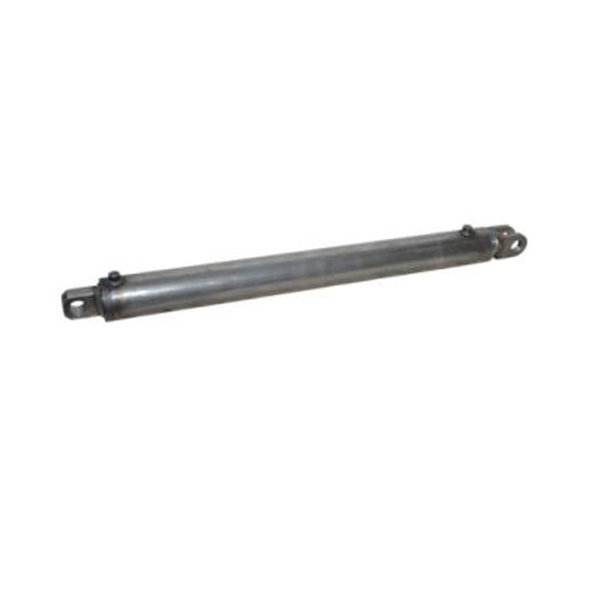

Dubbelwerkende cilinder 90x50x1000 met gaffel bevestiging
Deze dubbelwerkende cilinder, met een boring van 90mm en een slag van 1000mm, levert betrouwbare en efficiënte prestaties voor diverse hydraulische toepassingen. De robuuste constructie en nauwkeurige afwerking garanderen een lange levensduur en consistente krachtoverbrenging, essentieel voor jouw professionele werkzaamheden.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

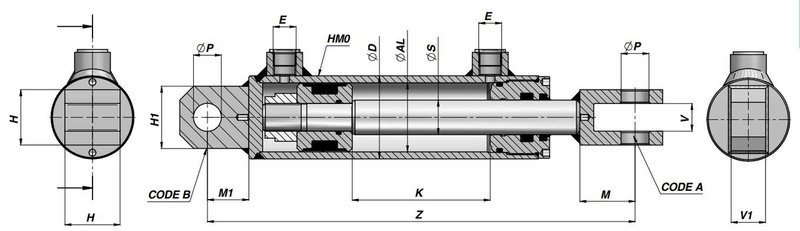

| Afmeting S (Stang) | 50 mm |
| Afmeting K (Slag) | 1000 mm |
| Afmeting AL (Boring) | 90 mm |
| Afmeting D (Diameter) | 105 mm |
| Gewicht | 46,98 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 1316 mm |
| Afmeting ØP | 40,25 mm |
| Afmeting H | 80 mm |
| Afmeting V | 40 mm |
| Afmeting M | 70 mm |
| Afmeting H1 | 70 mm |
| Afmeting V1 | 40 mm |
| Afmeting M1 | 60 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 133,52 kN | 13.613 kg |
| Trekkracht bij max. druk (210 bar) | 92,00 kN | 9.381 kg |
| Olievolume uitschuiven | 6.361,7 cm³ | 6,362 liter |
| Olievolume inschuiven | 4.383,2 cm³ | 4,383 liter |
| Pendelvolume | 1.963,5 cm³ | 1,963 liter |
Waar kun je dit product voor gebruiken?
Ervaar de superieure prestaties van deze hydraulische cilinder. De duurzame constructie en efficiënte werking zorgen voor optimale betrouwbaarheid in elke professionele toepassing. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
