SKU: 36614
✓ 80 mm boring ✓ 50 mm stang ✓ 500 mm slag ✓ 210 bar ✓ 1/2" aansluiting

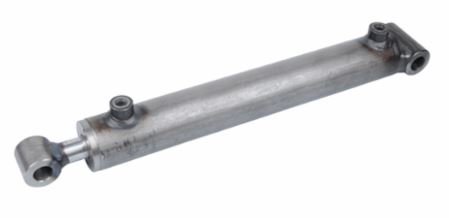

Dubbelwerkende cilinder 80x50x500 met brede bevestiging
Deze dubbelwerkende cilinder levert betrouwbare prestaties voor jouw hydraulische toepassingen. Met zijn robuuste constructie en nauwkeurige specificaties ben je verzekerd van efficiënte en duurzame krachtoverbrenging. Een essentieel component voor elke professional die precisie en betrouwbaarheid eist.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

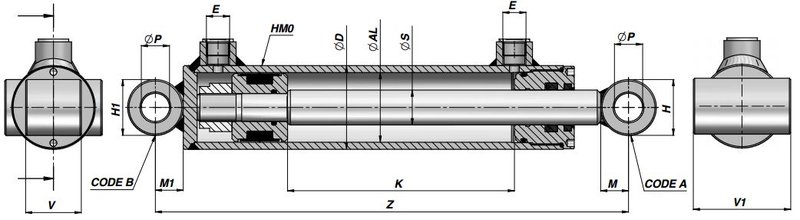

| Afmeting S (Stang) | 50 mm |
| Afmeting K (Slag) | 500 mm |
| Afmeting AL (Boring) | 80 mm |
| Afmeting D (Diameter) | 92 mm |
| Gewicht | 23,74 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 740 mm |
| Afmeting ØP | 30,25 mm |
| Afmeting H | 60 mm |
| Afmeting V | 60 mm |
| Afmeting M | 30 mm |
| Afmeting H1 | 60 mm |
| Afmeting V1 | 110 mm |
| Afmeting M1 | 30 mm |
*Dit is een maatwerk product en kan niet worden geretourneerd
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) |
Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 105,56 kN | 10.763 kg |
| Trekkracht bij max. druk (210 bar) | 64,32 kN | 6.559 kg |
| Olievolume uitschuiven | 2.513,3 cm³ | 2,513 liter |
| Olievolume inschuiven | 1.541,9 cm³ | 1,542 liter |
| Pendelvolume | 981,7 cm³ | 0,982 liter |
Waar kun je dit product voor gebruiken?
Ontdek zelf de professionele prestaties van deze cilinder. De betrouwbaarheid en duurzaamheid die je van Hydrauliek24 mag verwachten, zorgen ervoor dat jouw werkzaamheden soepel en efficiënt verlopen. Laat Hydrauliek24 jouw systemen optimaliseren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
