SKU: 32133
✓ 80 mm boring ✓ 40 mm stang ✓ 1400 mm slag ✓ 200 bar ✓ 3/8" BSP

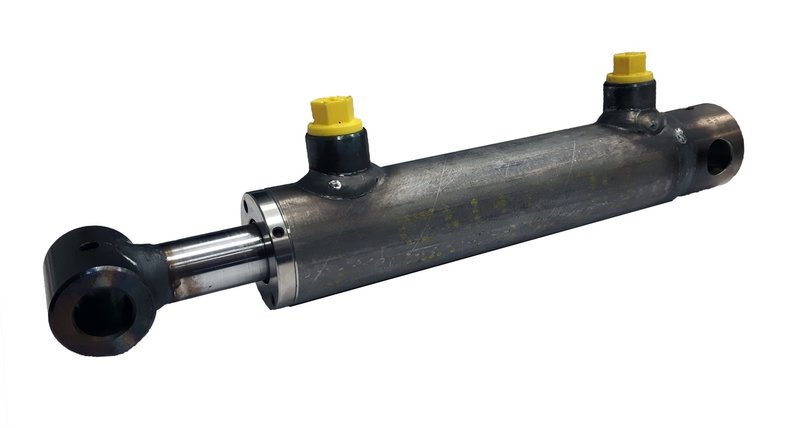

Dubbelwerkende cilinder 80x40x1400 met bevestiging
Deze dubbelwerkende cilinder levert consistente en betrouwbare prestaties onder de meest veeleisende omstandigheden. Ontworpen voor maximale efficiëntie en een lange levensduur, is dit een essentieel onderdeel voor jouw hydraulische systemen. Reken op precisie en duurzaamheid bij elke toepassing.
Technische specificaties:
| Werkdruk | 200 bar |
| Maximale druk | 300 bar |
| Temperatuur | -30°C tot 90°C |
| Chrome stang | staal UNI C45 |
| Dikte verchromen | chrome 20 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Max. werksnelheid | 0,5 m/s |

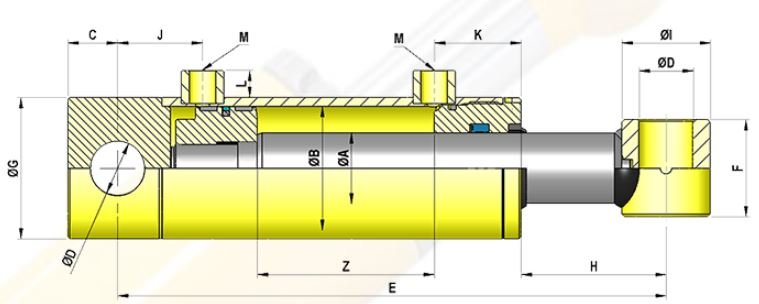

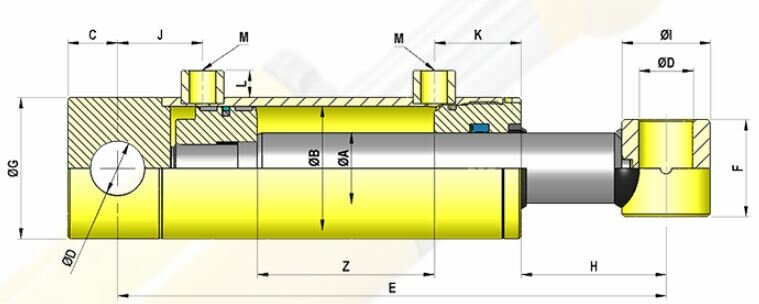

| Afmeting ØA (Stang) | 40 mm |
| Afmeting ØB (Boring) | 80 mm |
| Afmeting Z (Slag) | 1400 mm |
| Afmeting E | 1610 mm |
| Afmeting C | 28 mm |
| Afmeting D | 30,5 mm |
| Afmeting F | 55 mm |
| Afmeting G | 90 mm |
| Afmeting H | 70 mm |
| Afmeting I | 50 mm |
| Afmeting J | 48 mm |
| Afmeting K | 54 mm |
| Afmeting L | 15 mm |
| Aansluiting (M) | 3/8" BSP |
| Inhoud | 7,04 L |
| Gewicht | 36,7 kg |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (300 bar) | 150,80 kN | 15.382 kg |
| Trekkracht bij max. druk (300 bar) | 113,10 kN | 11.534 kg |
| Olievolume uitschuiven | 7.037,2 cm³ | 7,037 liter |
| Olievolume inschuiven | 5.277,9 cm³ | 5,278 liter |
| Pendelvolume | 1.759,3 cm³ | 1,759 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en precisie van deze cilinder. Met zijn robuuste constructie en betrouwbare prestaties optimaliseer je jouw werkzaamheden moeiteloos. Ontdek hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
