SKU: 37025
✓ 70 mm boring ✓ 40 mm stang ✓ 700 mm slag ✓ 210 bar ✓ 3/8" aansluiting

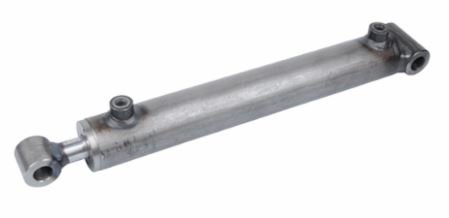

Dubbelwerkende cilinder 70x40x700 met brede bevestiging
Deze dubbelwerkende cilinder is ontworpen voor betrouwbare en efficiënte prestaties in veeleisende hydraulische systemen. De robuuste constructie en nauwkeurige afwerking garanderen een lange levensduur en consistente krachtoverbrenging, essentieel voor jouw professionele werkzaamheden.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

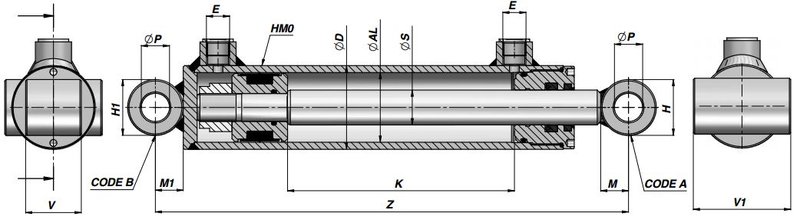

| Afmeting S (Stang) | 40 mm |
| Afmeting K (Slag) | 700 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 19,59 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 910 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 50 mm |
| Afmeting M | 25 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 90 mm |
| Afmeting M1 | 25 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,42 kN | 8.197 kg |
| Trekkracht bij max. druk (210 bar) | 54,61 kN | 5.566 kg |
| Olievolume uitschuiven | 2.692,0 cm³ | 2,692 liter |
| Olievolume inschuiven | 1.827,4 cm³ | 1,827 liter |
| Pendelvolume | 879,6 cm³ | 0,880 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de duurzaamheid en professionele prestaties van deze cilinder. Hydrauliek24 staat garant voor de hoogste kwaliteit, zodat jij jouw werkzaamheden met vertrouwen kunt uitvoeren. Ontdek hoe deze betrouwbare component jouw hydraulische systemen kan optimaliseren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
