SKU: 36020
✓ 70 mm boring ✓ 40 mm stang ✓ 550 mm slag ✓ 210 bar ✓ 3/8" BSP aansluiting

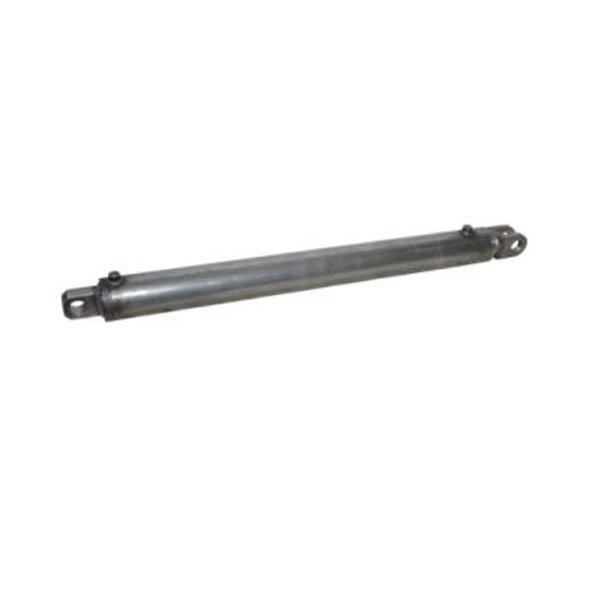

Dubbelwerkende cilinder 70x40x550 met gaffel bevestiging
Deze dubbelwerkende cilinder, met een boring van 70mm en een slag van 550mm, staat garant voor betrouwbare en efficiënte prestaties in jouw hydraulische systemen. De robuuste constructie en gaffel bevestiging zorgen voor een krachtige en nauwkeurige krachtoverbrenging, essentieel voor professionele toepassingen.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

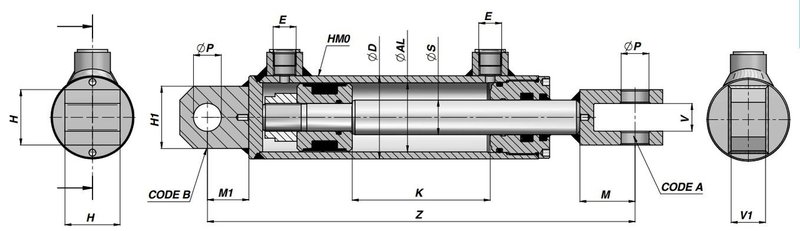

| Afmeting S (Stang) | 40 mm |
| Afmeting K (Slag) | 550 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 16,39 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 790 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 25 mm |
| Afmeting M | 45 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 30 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8.208 kg |
| Trekkracht bij max. druk (210 bar) | 54,45 kN | 5.552 kg |
| Olievolume uitschuiven | 2.117,0 cm³ | 2,117 liter |
| Olievolume inschuiven | 1.427,3 cm³ | 1,427 liter |
| Pendelvolume | 689,7 cm³ | 0,690 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de duurzaamheid en professionele prestaties van deze cilinder. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren met kwalitatieve en betrouwbare hydraulische componenten.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
