SKU: 36574
✓ 70 mm boring ✓ 40 mm stang ✓ 450 mm slag ✓ 210 bar ✓ 3/8" aansluiting

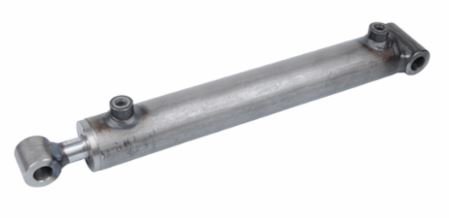

Dubbelwerkende cilinder 70x40x450 met brede bevestiging
Deze dubbelwerkende cilinder met brede bevestiging levert betrouwbare en efficiënte prestaties voor jouw hydraulische systemen. Ontworpen voor precisie en duurzaamheid, staat deze cilinder garant voor professionele kwaliteit in elke toepassing.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

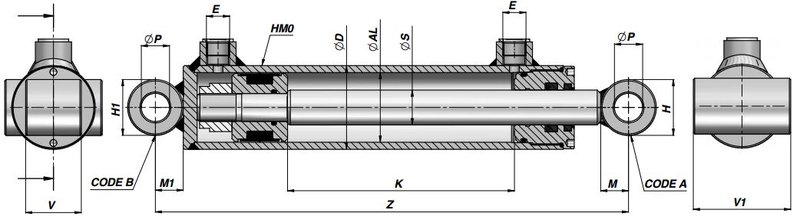

| Afmeting S (Stang) | 40 mm |
| Afmeting K (Slag) | 450 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 14,80 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 660 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 50 mm |
| Afmeting M | 25 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 90 mm |
| Afmeting M1 | 25 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,03 kN | 8.161 kg |
| Trekkracht bij max. druk (210 bar) | 54,35 kN | 5.543 kg |
| Olievolume uitschuiven | 1.731,0 cm³ | 1,731 liter |
| Olievolume inschuiven | 1.174,5 cm³ | 1,175 liter |
| Pendelvolume | 565,5 cm³ | 0,565 liter |
Waar kun je dit product voor gebruiken?
Ervaar de robuuste kwaliteit en precisie van deze hydraulische cilinder. Vertrouw op Hydrauliek24 voor duurzame oplossingen die jouw werkzaamheden aantoonbaar optimaliseren en de productiviteit verhogen.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
