SKU: 31752
✓ 70 mm boring ✓ 40 mm stang ✓ 400 mm slag ✓ 210 bar ✓ 3/8" aansluiting

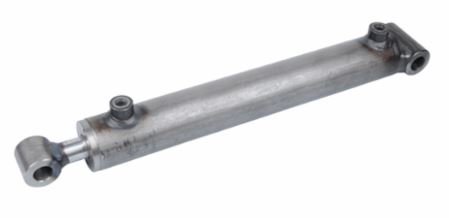

Dubbelwerkende cilinder 70x40x400 met brede bevestiging
Deze dubbelwerkende cilinder, met een boring van 70 mm, een stang van 40 mm en een slag van 400 mm, biedt betrouwbare en efficiënte prestaties voor diverse toepassingen. Ontworpen voor precisie en duurzaamheid, staat deze cilinder garant voor professionele kwaliteit in jouw hydraulische systeem. Je kunt rekenen op consistente kracht en een lange levensduur, zelfs onder veeleisende omstandigheden.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

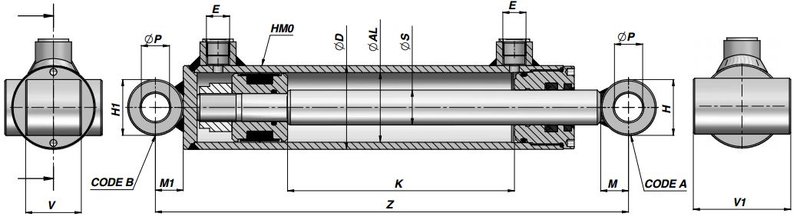

| Afmeting S (Stang) | 40 mm |
| Afmeting K (Slag) | 400 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 14,31 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 610 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 50 mm |
| Afmeting M | 25 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 90 mm |
| Afmeting M1 | 25 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8.208 kg |
| Trekkracht bij max. druk (210 bar) | 54,43 kN | 5.550 kg |
| Olievolume uitschuiven | 1.539,4 cm³ | 1,539 liter |
| Olievolume inschuiven | 1.038,9 cm³ | 1,039 liter |
| Pendelvolume | 502,7 cm³ | 0,503 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en precisie van deze cilinder. Met zijn robuuste constructie en consistente prestaties optimaliseer je jouw werkzaamheden en verhoog je de efficiëntie. Ontdek hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt met betrouwbare en duurzame hydraulische oplossingen.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
