SKU: 37024
✓ 70 mm boring ✓ 40 mm stang ✓ 100 mm slag ✓ 210 bar ✓ 3/8" aansluiting

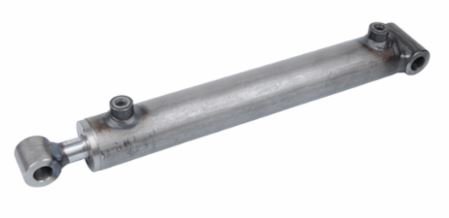

Dubbelwerkende cilinder 70x40x100 met brede bevestiging
Deze dubbelwerkende cilinder levert consistente en betrouwbare prestaties voor jouw hydraulische toepassingen. Met zijn robuuste constructie en precieze specificaties ben je verzekerd van efficiënte krachtoverbrenging en een lange levensduur. Een professionele keuze voor elke veeleisende professional.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

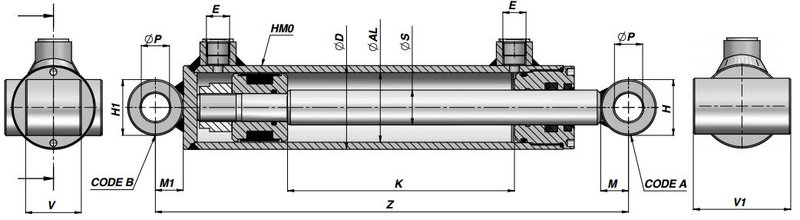

| Afmeting S (Stang) | 40 mm |
| Afmeting K (Slag) | 100 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 8,15 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 310 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 50 mm |
| Afmeting M | 25 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 90 mm |
| Afmeting M1 | 25 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8.208 kg |
| Trekkracht bij max. druk (210 bar) | 54,01 kN | 5.507 kg |
| Olievolume uitschuiven | 384,8 cm³ | 0,385 liter |
| Olievolume inschuiven | 258,1 cm³ | 0,258 liter |
| Pendelvolume | 125,7 cm³ | 0,126 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en precisie van deze hydraulische cilinder. De betrouwbaarheid en duurzaamheid garanderen professionele prestaties voor al jouw projecten. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
