SKU: 36048
✓ 70 mm boring ✓ 35 mm stang ✓ 800 mm slag ✓ 210 bar ✓ 3/8" aansluiting

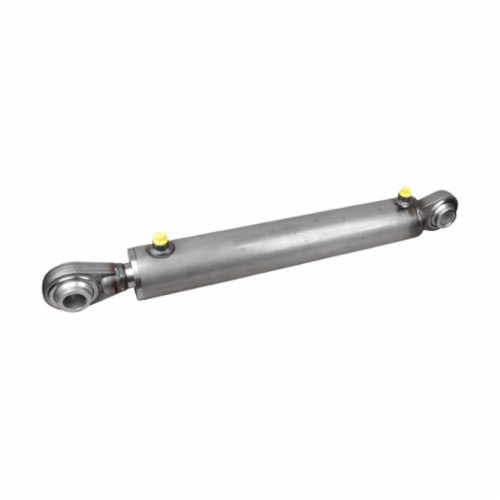

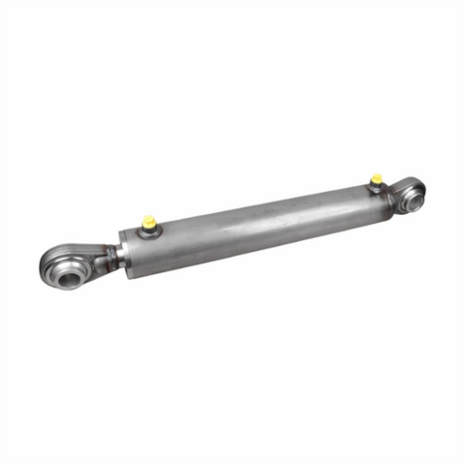

Dubbelwerkende cilinder 70x35x800mm met kogelgewricht
Een solide, dubbelwerkende hydraulische cilinder met een boring van 70 mm, een stangdiameter van 35 mm en een slag van 800 mm. Dankzij het geïntegreerde kogelgewricht is deze cilinder ook inzetbaar bij lichte hoekafwijkingen in de aandrijflijn, wat hem bijzonder praktisch maakt voor veeleisende toepassingen.

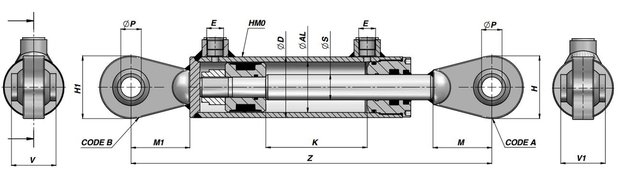

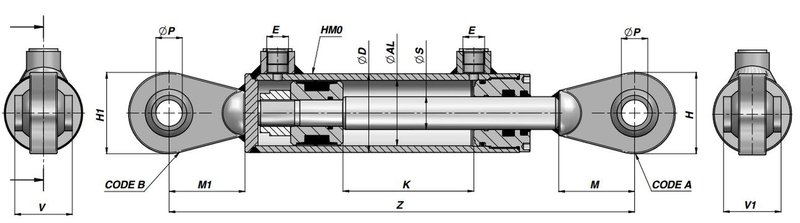

Technische specificaties:
| Specificatie | Waarde |
| Boring (AL) | 70 mm |
| Stangdiameter (S) | 35 mm |
| Slag (K) | 800 mm |
| Buitendiameter cilinder (D) | 80 mm |
| Totale lengte (Z) | 1090 mm |
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuurbereik | -25 °C tot +80 °C |
| Maximale snelheid | 0,5 m/s |
| Aansluiting (E) | 3/8" |
| Chromen stang | Staal UNI C45 |
| Dikte verchroming | 25 micron ± 5 |
| Buis | Staal DIN 2393 – ISO H9 |
| Afmeting ØP | 25,4 mm |
| Afmeting H / H1 | 75 mm |
| Afmeting V / V1 | 51 mm |
| Afmeting M / M1 | 65 mm |
| Gewicht | 20,43 kg |
Berekende prestaties:
| Specificatie | Waarde (kN) | Waarde (kg) |
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8208 kg |
| Trekkracht bij max. druk (210 bar) | 60,36 kN | 6155 kg |
| Olievolume uitschuiven | 3079,0 cm³ | 3,079 liter |
| Olievolume inschuiven | 2308,1 cm³ | 2,308 liter |
| Pendelvolume | 769,7 cm³ | 0,770 liter |
*Dit is een maatwerk product en kan niet worden geretourneerd
Waar kun je dit product voor gebruiken?
Deze cilinder is gebouwd voor werk dat nauwkeurigheid en betrouwbaarheid vraagt. De combinatie van hoogwaardig chroomstaal, nauwkeurige toleranties en het geïntegreerde kogelgewricht maakt hem geschikt voor professionele toepassingen waar je op kunt bouwen. Bij Hydrauliek24 vind je de technische kwaliteit die jouw installatie verdient.
Veelgestelde vragen (FAQ)
Op basis van de specificaties levert deze cilinder bij de maximale werkdruk een theoretische drukkracht van 8208 kg. Houd er rekening mee dat de werkelijke kracht afhankelijk is van de ingestelde druk van je hydraulische systeem.
Deze cilinder heeft bij een volledige slag een olievolume van 3,079 liter nodig. Zorg ervoor dat het effectieve olievolume van je reservoir groot genoeg is om dit volume (plus een veilige marge) te kunnen leveren zonder dat de pomp droogloopt.
