SKU: 36743
✓ 70 mm boring ✓ 35 mm stang ✓ 600 mm slag ✓ 210 bar ✓ 3/8" BSP aansluiting

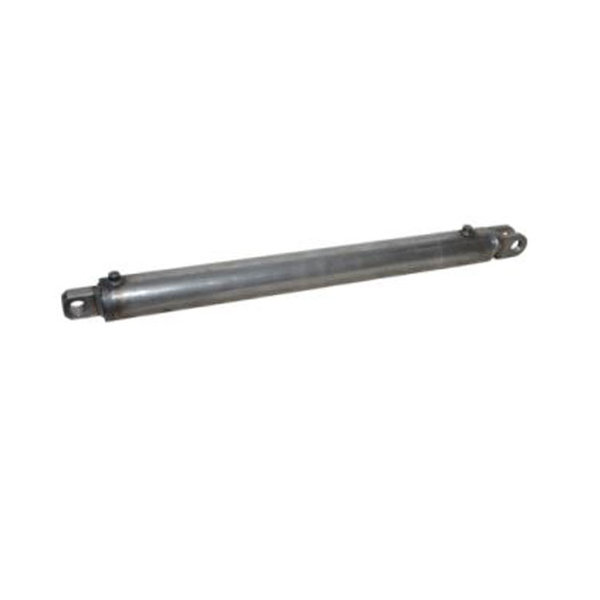

Dubbelwerkende cilinder 70x35x600 met gaffel bevestiging
Deze dubbelwerkende cilinder, met een boring van 70 mm en een slag van 600 mm, is ontworpen voor betrouwbare en efficiënte prestaties in veeleisende hydraulische toepassingen. De robuuste constructie en gaffel bevestiging garanderen een lange levensduur en professionele kwaliteit voor jouw projecten.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

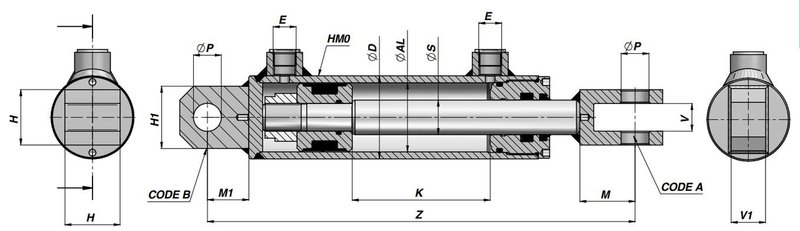

| Afmeting S (Stang) | 35 mm |
| Afmeting K (Slag) | 600 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 15,81 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 840 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 25 mm |
| Afmeting M | 45 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 30 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk | 80,50 kN | 8.207 kg |
| Trekkracht bij max. druk | 60,36 kN | 6.155 kg |
| Olievolume uitschuiven | 2.309,1 cm³ | 2,309 liter |
| Olievolume inschuiven | 1.731,8 cm³ | 1,732 liter |
| Pendelvolume | 577,3 cm³ | 0,577 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de betrouwbaarheid en duurzaamheid van deze hydraulische cilinder. De professionele prestaties zullen jouw werkzaamheden aanzienlijk optimaliseren. Ontdek hoe Hydrauliek24 jou kan ondersteunen met kwalitatieve oplossingen die keer op keer leveren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
