SKU: 36741
✓ 70 mm boring ✓ 35 mm stang ✓ 500 mm slag ✓ 210 bar ✓ 3/8" BSP aansluiting

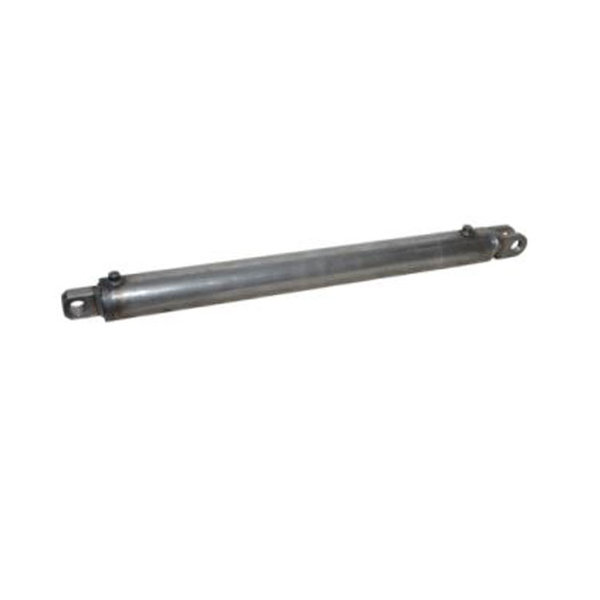

Dubbelwerkende cilinder 70x35x500 met gaffel bevestiging
Deze dubbelwerkende cilinder van Hydrauliek24 staat garant voor betrouwbare en efficiënte krachtoverbrenging. Ontworpen voor professionals die precisie en duurzaamheid eisen, levert deze cilinder consistente prestaties onder zware omstandigheden. Je investeert hiermee in een robuuste oplossing die jouw werkzaamheden optimaliseert.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

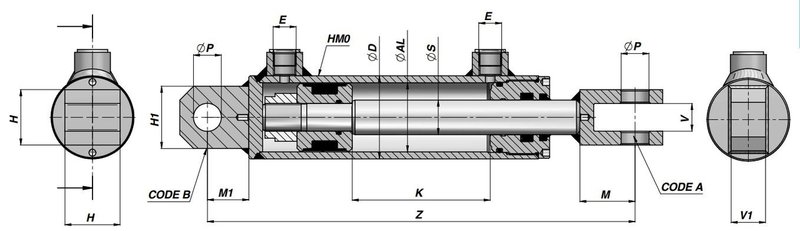

| Afmeting S (Stang) | 35 mm |
| Afmeting K (Slag) | 500 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 14,14 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 740 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 25 mm |
| Afmeting M | 45 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 30 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,77 kN | 8.233 kg |
| Trekkracht bij max. druk (210 bar) | 60,68 kN | 6.186 kg |
| Olievolume uitschuiven | 1.924,2 cm³ | 1,924 liter |
| Olievolume inschuiven | 1.443,9 cm³ | 1,444 liter |
| Pendelvolume | 480,3 cm³ | 0,480 liter |
Waar kun je dit product voor gebruiken?
Ervaar de superieure kwaliteit en de professionele prestaties van deze cilinder. De duurzaamheid en technische precisie zorgen ervoor dat jouw werk soepel en efficiënt verloopt. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
