SKU: 36737
✓ 70 mm boring ✓ 35 mm stang ✓ 300 mm slag ✓ 210 bar ✓ 3/8" BSP aansluiting

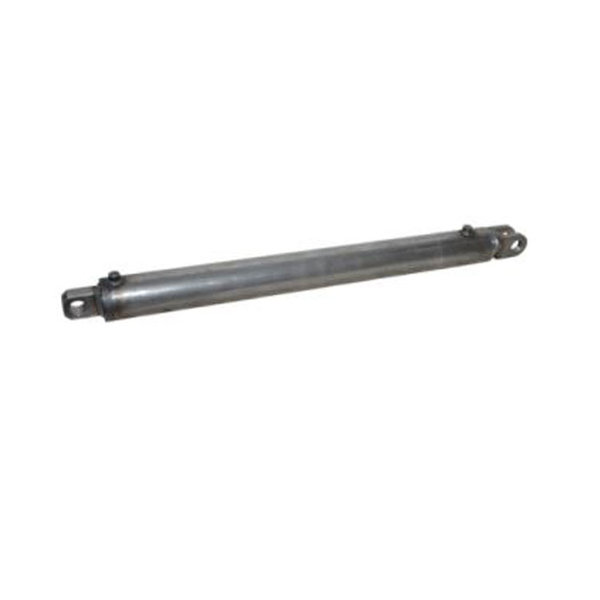

Dubbelwerkende cilinder 70x35x300 met gaffel bevestiging
Deze dubbelwerkende cilinder, met een boring van 70mm en een slag van 300mm, is ontworpen voor betrouwbare en efficiënte krachtoverbrenging. De robuuste constructie met gaffel bevestiging garandeert duurzaamheid en professionele prestaties in veeleisende toepassingen.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

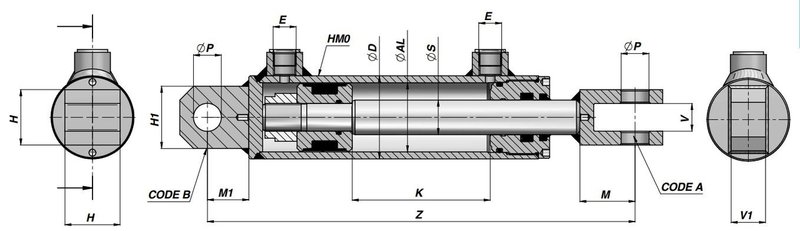

| Afmeting S (Stang) | 35 mm |
| Afmeting K (Slag) | 300 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 10,79 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 540 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 25 mm |
| Afmeting M | 45 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 30 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8.208 kg |
| Trekkracht bij max. druk (210 bar) | 60,36 kN | 6.153 kg |
| Olievolume uitschuiven | 1.154,7 cm³ | 1,155 liter |
| Olievolume inschuiven | 865,5 cm³ | 0,866 liter |
| Pendelvolume | 288,5 cm³ | 0,289 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de betrouwbaarheid, duurzaamheid en professionele prestaties van deze dubbelwerkende cilinder. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren met kwalitatieve en nauwkeurige hydraulische componenten.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
