SKU: 36736
✓ 70 mm boring ✓ 35 mm stang ✓ 250 mm slag ✓ 210 bar ✓ 3/8" BSP aansluiting

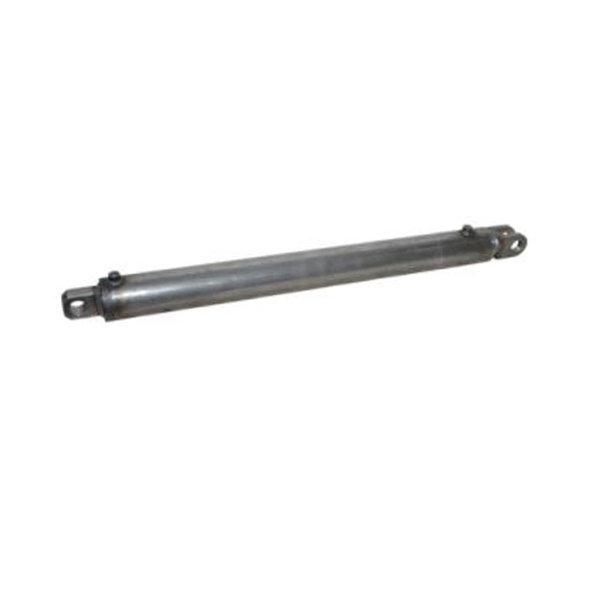

Dubbelwerkende cilinder 70x35x250 met gaffel bevestiging
Deze dubbelwerkende cilinder, met een boring van 70 mm en een slag van 250 mm, staat garant voor betrouwbare en efficiënte prestaties. De robuuste constructie en nauwkeurige afwerking zorgen voor een lange levensduur en consistente krachtoverbrenging in jouw professionele toepassingen.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

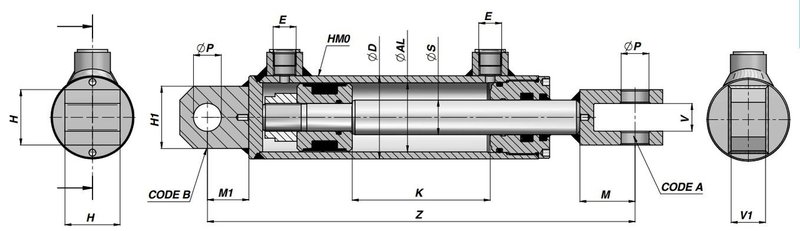

| Afmeting S (Stang) | 35 mm |
| Afmeting K (Slag) | 250 mm |
| Afmeting AL (Boring) | 70 mm |
| Afmeting D (Diameter) | 80 mm |
| Gewicht | 9,95 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 490 mm |
| Afmeting ØP | 25,25 mm |
| Afmeting H | 50 mm |
| Afmeting V | 25 mm |
| Afmeting M | 45 mm |
| Afmeting H1 | 50 mm |
| Afmeting V1 | 30 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 80,50 kN | 8.207 kg |
| Trekkracht bij max. druk (210 bar) | 60,36 kN | 6.154 kg |
| Olievolume uitschuiven | 962,1 cm³ | 0,962 liter |
| Olievolume inschuiven | 721,4 cm³ | 0,721 liter |
| Pendelvolume | 240,5 cm³ | 0,240 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en precisie van deze dubbelwerkende cilinder. Met zijn robuuste constructie en hoogwaardige afwerking ben je verzekerd van duurzame en professionele prestaties. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren met betrouwbare hydraulische oplossingen.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
