SKU: 36597
✓ 50 mm boring ✓ 25 mm stang ✓ 100 mm slag ✓ 210 bar ✓ 3/8" aansluiting

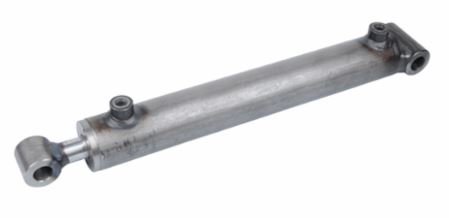

Dubbelwerkende cilinder 50x25x100 met brede bevestiging
Deze dubbelwerkende cilinder levert betrouwbare prestaties onder de zwaarste omstandigheden. Met een robuust ontwerp en precisieproductie garandeert deze cilinder efficiënte krachtoverbrenging voor al jouw professionele toepassingen. Een essentieel onderdeel voor een soepele en krachtige werking.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

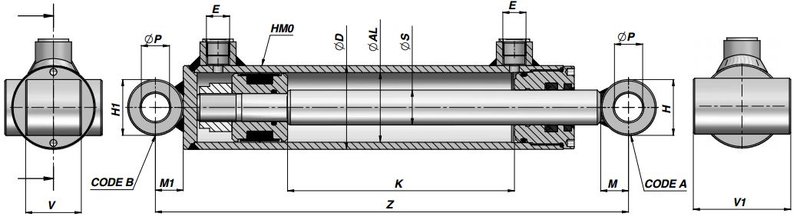

| Afmeting S (Stang) | 25 mm |
| Afmeting K (Slag) | 100 mm |
| Afmeting AL (Boring) | 50 mm |
| Afmeting D (Diameter) | 60 mm |
| Gewicht | 4,11 kg |
| Aansluiting (E) | 3/8" BSP |
| Afmeting Z | 280 mm |
| Afmeting ØP | 20,25 mm |
| Afmeting H | 40 mm |
| Afmeting V | 40 mm |
| Afmeting M | 20 mm |
| Afmeting H1 | 40 mm |
| Afmeting V1 | 70 mm |
| Afmeting M1 | 20 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 41,21 kN | 4.203 kg |
| Trekkracht bij max. druk (210 bar) | 30,93 kN | 3.152 kg |
| Olievolume uitschuiven | 196,3 cm³ | 0,196 liter |
| Olievolume inschuiven | 147,3 cm³ | 0,147 liter |
| Pendelvolume | 49,1 cm³ | 0,049 liter |
Waar kun je dit product voor gebruiken?
Ervaar de robuuste prestaties van deze cilinder en optimaliseer jouw hydraulische systemen. Deze duurzame en betrouwbare componenten garanderen professionele resultaten, keer op keer. Ontdek zelf hoe Hydrauliek24 jouw werkzaamheden kan verbeteren.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
