SKU: 49836
✓ 120 mm boring ✓ 70 mm stang ✓ slag op maat ✓ 210 bar

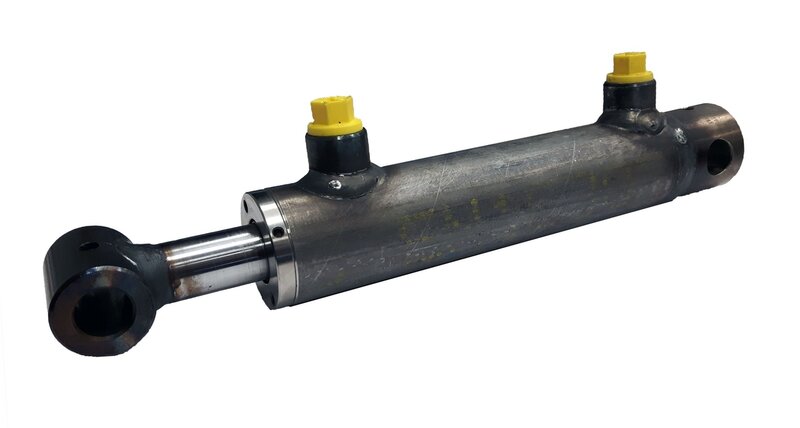

Dubbelwerkende cilinder 120x70 met bevestiging | slag op maat
Deze dubbelwerkende cilinder, met een boring van 120 mm en een stang van 70 mm, levert betrouwbare en efficiënte prestaties voor jouw hydraulische toepassingen. De robuuste constructie en nauwkeurige afwerking garanderen een lange levensduur en consistente krachtoverbrenging, essentieel voor professioneel gebruik.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chrome stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |

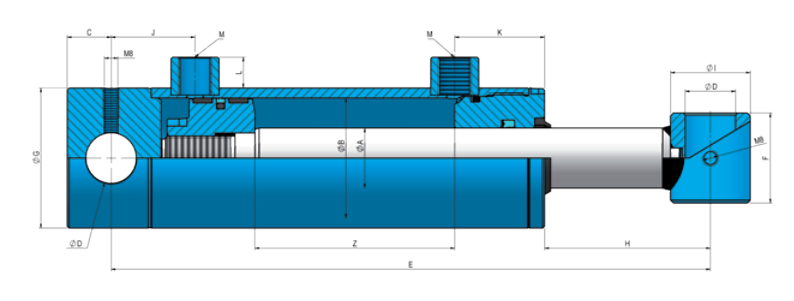

| Afmeting ØA (Stang) | 70 mm |
| Afmeting E (Slag) | 270+Z mm |
| Afmeting ØB (Boring) | 120 mm |
| Afmeting C | 40 mm |
| Afmeting D | 40,50 mm |
| Afmeting F | 80 mm |
| Afmeting G | 140 mm |
| Afmeting H | 75 mm |
| Afmeting I | 80 mm |
| Afmeting J | 65 mm |
| Afmeting K | 82 mm |
| Afmeting L | 17 mm |
| Aansluiting (M) | 1/2" BSP |
| Volume (L) | 3,39 |
Berekende prestaties:
| Specificatie | Waarde (kN) | Waarde (kg) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 237,13 | 24.181 |
| Trekkracht bij max. druk (210 bar) | 156,72 | 15.981 |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en precisie van deze hydraulische cilinder. De duurzame constructie en professionele prestaties zorgen ervoor dat jouw werkzaamheden soepel en efficiënt verlopen. Ontdek hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt.
Veelgestelde vragen (FAQ)
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
