SKU: 35931
✓ 100 mm boring ✓ 60 mm stang ✓ 700 mm slag ✓ 210 bar ✓ 1/2" aansluiting

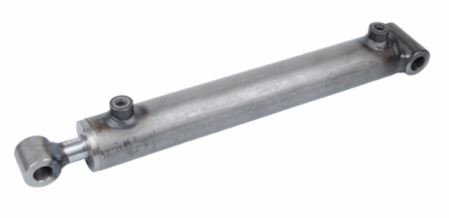

Dubbelwerkende cilinder 100x60x700 met brede bevestiging
Deze dubbelwerkende cilinder, met een boring van 100 mm en een slag van 700 mm, levert betrouwbare en efficiënte prestaties voor jouw hydraulische toepassingen. De robuuste constructie en nauwkeurige afwerking garanderen duurzaamheid en een lange levensduur onder zware omstandigheden. Vertrouw op professionele kwaliteit die jouw werkzaamheden optimaliseert.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

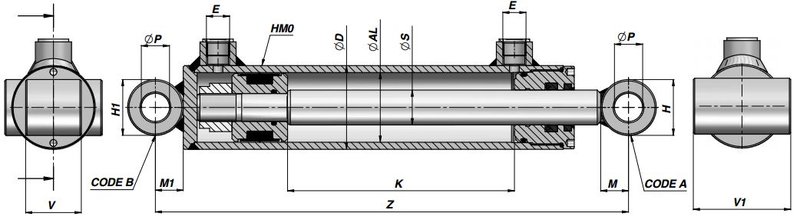

| Afmeting S (Stang) | 60 mm |
| Afmeting K (Slag) | 700 mm |
| Afmeting AL (Boring) | 100 mm |
| Afmeting D (Diameter) | 115 mm |
| Gewicht | 46,44 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 980 mm |
| Afmeting ØP | 40,25 mm |
| Afmeting H | 70 mm |
| Afmeting V | 70 mm |
| Afmeting M | 35 mm |
| Afmeting H1 | 70 mm |
| Afmeting V1 | 130 mm |
| Afmeting M1 | 35 mm |
*Dit is een maatwerk product en kan niet worden geretourneerd
*Voor het versturen van cilinders van 30kg of meer rekenen wij eenmalig extra verzendkosten per zending
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 164,93 kN | 16.817 kg |
| Trekkracht bij max. druk (210 bar) | 105,56 kN | 10.760 kg |
| Olievolume uitschuiven | 5.497,8 cm³ | 5,498 liter |
| Olievolume inschuiven | 3.518,6 cm³ | 3,519 liter |
| Pendelvolume | 1.979,2 cm³ | 1,979 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de betrouwbaarheid en duurzaamheid van deze dubbelwerkende cilinder. Deze component staat garant voor professionele prestaties en een lange levensduur, zelfs onder de meest veeleisende omstandigheden. Ontdek hoe Hydrauliek24 jouw werkzaamheden kan optimaliseren met kwalitatief hoogwaardige hydraulische oplossingen.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
