SKU: 31773
✓ 100 mm boring ✓ 60 mm stang ✓ 1000 mm slag ✓ 210 bar ✓ 1/2" aansluiting

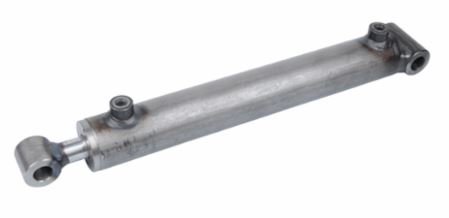

Dubbelwerkende cilinder 100x60x1000 met brede bevestiging
Deze dubbelwerkende cilinder, met een boring van 100 mm, stang van 60 mm en een slag van 1000 mm, levert betrouwbare en efficiënte prestaties voor jouw hydraulische systemen. De robuuste constructie en precieze afwerking garanderen duurzaamheid en een lange levensduur onder zware omstandigheden. Vertrouw op professionele kwaliteit voor optimale resultaten.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

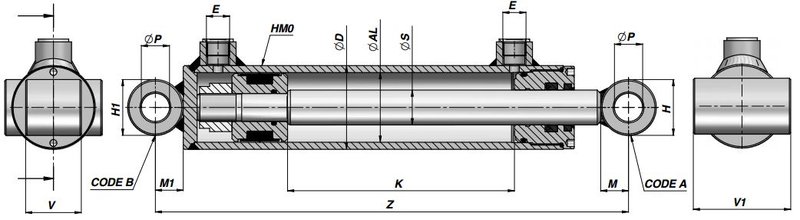

| Afmeting S (Stang) | 60 mm |
| Afmeting K (Slag) | 1000 mm |
| Afmeting AL (Boring) | 100 mm |
| Afmeting D (Diameter) | 115 mm |
| Gewicht | 58,84 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 1280 mm |
| Afmeting ØP | 40,25 mm |
| Afmeting H | 70 mm |
| Afmeting V | 70 mm |
| Afmeting M | 35 mm |
| Afmeting H1 | 70 mm |
| Afmeting V1 | 130 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 164,93 kN | 16.820 kg |
| Trekkracht bij max. druk (210 bar) | 105,55 kN | 10.762 kg |
| Olievolume uitschuiven | 7.854,0 cm³ | 7,854 liter |
| Olievolume inschuiven | 5.026,5 cm³ | 5,027 liter |
| Pendelvolume | 2.827,4 cm³ | 2,827 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de kracht en betrouwbaarheid van deze hydraulische cilinder. De duurzame constructie en professionele prestaties optimaliseren jouw werkzaamheden. Ontdek hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
