SKU: 31915
✓ 100 mm boring ✓ 50 mm stang ✓ 500 mm slag ✓ 210 bar ✓ 1/2" BSP aansluiting

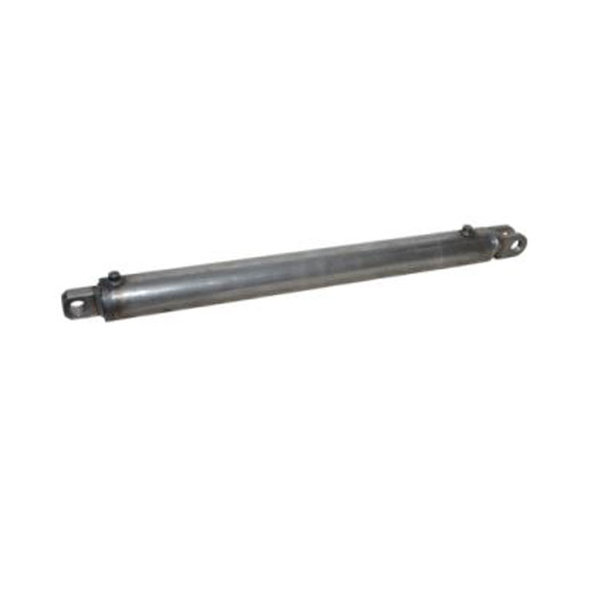

Dubbelwerkende cilinder 100x50x500 met gaffel bevestiging
Deze robuuste dubbelwerkende cilinder, met een boring van 100 mm en een slag van 500 mm, is ontworpen voor betrouwbare en efficiënte krachtoverbrenging. De gaffelbevestiging maakt een flexibele montage mogelijk, terwijl de hoogwaardige afwerking garant staat voor duurzame prestaties in veeleisende omgevingen.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

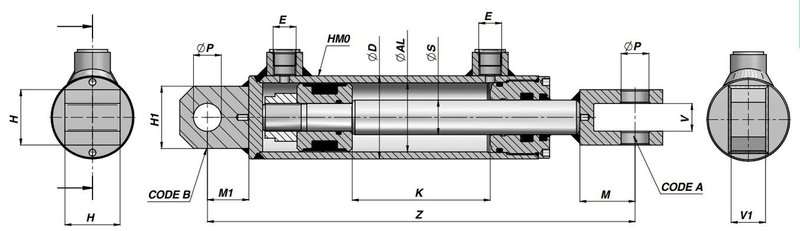

| Afmeting S (Stang) | 50 mm |
| Afmeting K (Slag) | 500 mm |
| Afmeting AL (Boring) | 100 mm |
| Afmeting D (Diameter) | 115 mm |
| Gewicht | 34,29 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 820 mm |
| Afmeting ØP | 40,25 mm |
| Afmeting H | 80mm |
| Afmeting V | 40 mm |
| Afmeting M | 70 mm |
| Afmeting H1 | 70 mm |
| Afmeting V1 | 40 mm |
| Afmeting M1 | 60 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 164,93 kN | 16.820 kg |
| Trekkracht bij max. druk (210 bar) | 123,37 kN | 12.579 kg |
| Olievolume uitschuiven | 3.926,9 cm³ | 3,927 liter |
| Olievolume inschuiven | 2.944,5 cm³ | 2,945 liter |
| Pendelvolume | 981,7 cm³ | 0,982 liter |
Waar kun je dit product voor gebruiken?
Ontdek zelf de professionele prestaties van deze hydraulische cilinder. De duurzaamheid en precisie zorgen ervoor dat jouw werkzaamheden soepel en efficiënt verlopen. Ervaar hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt met betrouwbare componenten.
Veelgestelde vragen (FAQ)
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
