SKU: 30420
✓ 100 mm boring ✓ 50 mm stang ✓ 500 mm slag ✓ 210 bar ✓ 1/2"

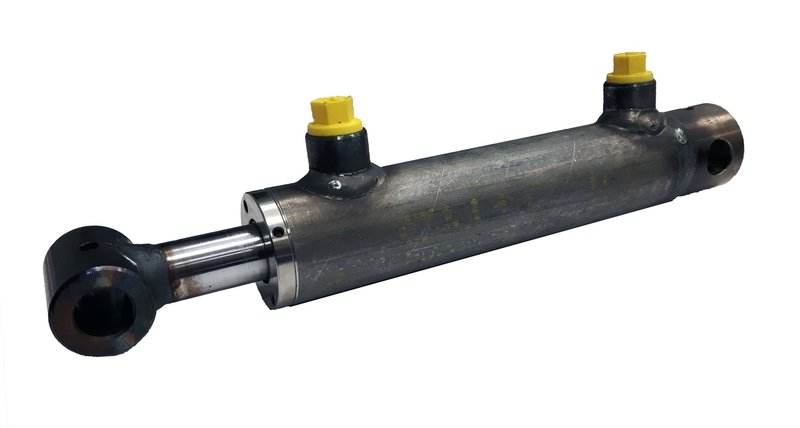

Dubbelwerkende cilinder 100x50x500 met bevestiging
Deze dubbelwerkende cilinder levert betrouwbare prestaties onder de meest veeleisende omstandigheden. Met zijn robuuste constructie en nauwkeurige specificaties ben je verzekerd van efficiënte krachtoverbrenging en duurzaamheid. Een essentieel onderdeel voor jouw professionele hydraulische toepassingen.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chrome stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |

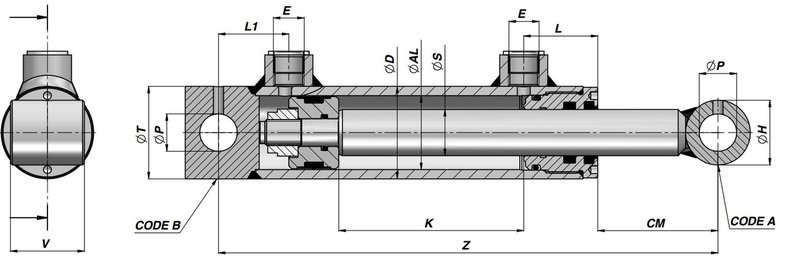

| Afmeting S (Stang) | 50 mm |
| Afmeting K (Slag) | 500 mm |
| Afmeting AL (Boring) | 100 mm |
| Afmeting D (Diameter) | 115 mm |
| Gewicht | 31,40 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 725 mm |
| Afmeting L | 66 mm |
| Afmeting L1 | 45 mm |
| Afmeting CM | 75 mm |
| Afmeting P | 30,50 mm |
| Afmeting H | 60 mm |
| Afmeting V | 70 mm |
| Afmeting T | 115 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 164,93 kN | 16.822 kg |
| Trekkracht bij max. druk (210 bar) | 123,70 kN | 12.609 kg |
| Olievolume uitschuiven | 3.926,9 cm³ | 3,927 liter |
| Olievolume inschuiven | 2.944,5 cm³ | 2,945 liter |
| Pendelvolume | 981,7 cm³ | 0,982 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de uitzonderlijke betrouwbaarheid en duurzaamheid van deze hydraulische cilinder. Dit product garandeert professionele prestaties en optimaliseert jouw werkzaamheden. Ontdek hoe Hydrauliek24 jou kan ondersteunen met kwalitatieve oplossingen die het verschil maken.
Veelgestelde vragen (FAQ)
Controleer of de aansluitingen vrij zijn van vuil en ontlucht het systeem zorgvuldig na montage. Voorkom zijwaartse belasting op de zuigerstang; dit type cilinder is uitsluitend ontworpen voor lineaire krachtoverbrenging.
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
