SKU: 31765
✓ 100 mm boring ✓ 50 mm stang ✓ 300 mm slag ✓ 210 bar ✓ 1/2" aansluiting

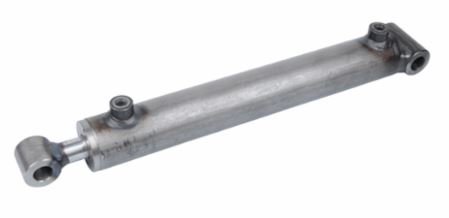

Dubbelwerkende cilinder 100x50x300 met brede bevestiging
Deze dubbelwerkende cilinder, met een boring van 100 mm en een slag van 300 mm, levert betrouwbare prestaties onder zware omstandigheden. Ontworpen voor precisie en duurzaamheid, zorgt dit component voor een efficiënte krachtoverbrenging in jouw hydraulische systeem.
Technische specificaties:
| Werkdruk | 180 bar |
| Maximale druk | 210 bar |
| Temperatuur | -25°C tot 80°C |
| Chromen stang | staal UNI C45 |
| Dikte verchromen | chrome 25 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Maximale snelheid | 0,5 m/s |

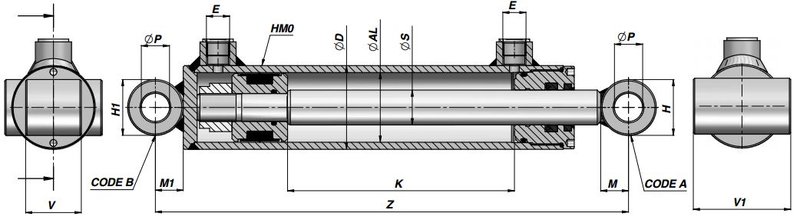

| Afmeting S (Stang) | 50 mm |
| Afmeting K (Slag) | 300 mm |
| Afmeting AL (Boring) | 100 mm |
| Afmeting D (Diameter) | 115 mm |
| Gewicht | 27,34 kg |
| Aansluiting (E) | 1/2" BSP |
| Afmeting Z | 560 mm |
| Afmeting ØP | 40,25 mm |
| Afmeting H | 70 mm |
| Afmeting V | 70 mm |
| Afmeting M | 35 mm |
| Afmeting H1 | 70 mm |
| Afmeting V1 | 130 mm |
| Afmeting M1 | 35 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (210 bar) | 164,93 kN | 16.822 kg |
| Trekkracht bij max. druk (210 bar) | 123,36 kN | 12.580 kg |
| Olievolume uitschuiven | 2.356,2 cm³ | 2,356 liter |
| Olievolume inschuiven | 1.767,1 cm³ | 1,767 liter |
| Pendelvolume | 589,0 cm³ | 0,589 liter |
Waar kun je dit product voor gebruiken?
Ervaar de robuuste betrouwbaarheid en professionele prestaties van deze dubbelwerkende cilinder. Met zijn duurzame constructie en efficiënte werking optimaliseer je jouw hydraulische systemen. Ontdek hoe Hydrauliek24 jouw werkzaamheden naar een hoger niveau tilt.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
