SKU: 32138
✓ 100 mm boring ✓ 50 mm stang ✓ 1400 mm slag ✓ 200 bar ✓ 1/2" BSP

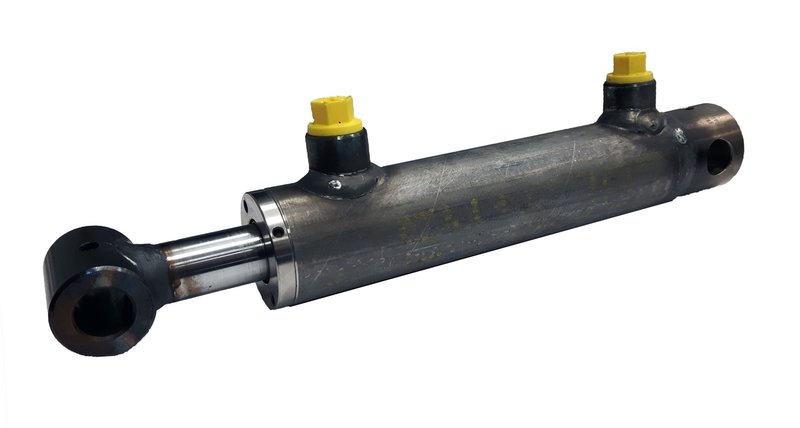

Dubbelwerkende cilinder 100x50x1400 met bevestiging
Deze dubbelwerkende cilinder, met een boring van 100 mm en een slag van 1400 mm, levert betrouwbare en efficiënte prestaties voor jouw hydraulische systemen. Ontworpen voor precisie en duurzaamheid, staat deze cilinder garant voor professionele kwaliteit en optimale krachtoverbrenging.
Technische specificaties:
| Werkdruk | 200 bar |
| Maximale druk | 300 bar |
| Temperatuur | -30°C tot 90°C |
| Chrome stang | staal UNI C45 |
| Dikte verchromen | chrome 20 micron +/- 5 |
| Buis | staal DIN 2393 - ISO H9 |
| Max. werksnelheid | 0,5 m/s |

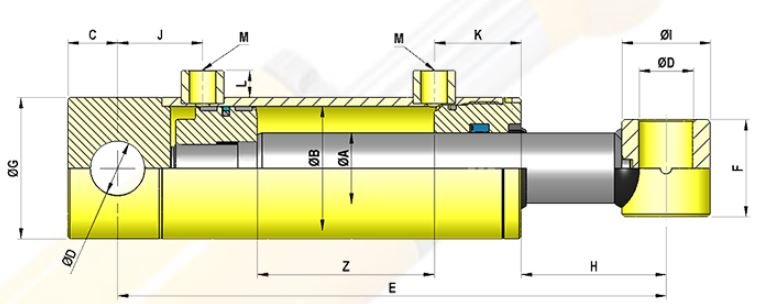

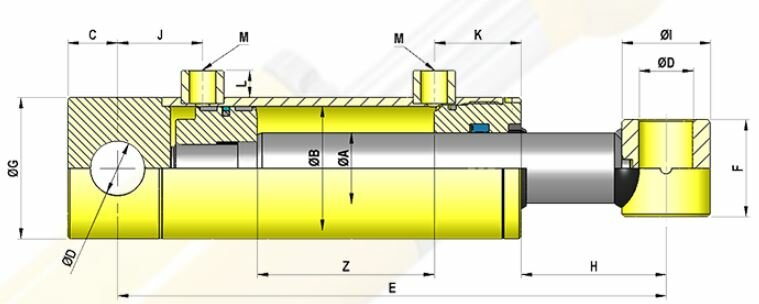

| Afmeting ØA (Stang) | 50 mm |
| Afmeting ØB (Boring) | 100 mm |
| Afmeting Z (Slag) | 1400 mm |
| Afmeting E | 1625 mm |
| Afmeting C | 28 mm |
| Afmeting D | 30,5 mm |
| Afmeting F | 70 mm |
| Afmeting G | 115 mm |
| Afmeting H | 75 mm |
| Afmeting I | 60 mm |
| Afmeting J | 48 mm |
| Afmeting K | 60 mm |
| Afmeting L | 17 mm |
| Aansluiting (M) | 1/2" BSP |
| Inhoud | 11,0 L |
| Gewicht | 64,1 kg |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
|---|---|---|
| Drukkracht bij max. druk (300 bar) | 235,62 kN | 24.025 kg |
| Trekkracht bij max. druk (300 bar) | 176,71 kN | 18.019 kg |
| Olievolume uitschuiven | 11.000,0 cm³ | 11,000 liter |
| Olievolume inschuiven | 8.247,8 cm³ | 8,248 liter |
| Pendelvolume | 2.748,9 cm³ | 2,749 liter |
Waar kun je dit product voor gebruiken?
Ervaar zelf de uitzonderlijke betrouwbaarheid en professionele prestaties van deze dubbelwerkende cilinder. Met zijn robuuste constructie en nauwkeurige werking, ben je verzekerd van een duurzame oplossing die jouw werkzaamheden optimaliseert. Ontdek hoe Hydrauliek24 jouw projecten naar een hoger niveau tilt.
Veelgestelde vragen (FAQ)
Ongewenst inzakken wordt meestal veroorzaakt door interne lekkage langs de zuigerafdichtingen of een niet volledig sluitend ventiel. Controleer of de olie binnendoor wegstroomt en vervang indien nodig de afdichtingen (seals) of voeg een extra terugslagklep toe. Door het lekpad op te sporen en het betreffende component te reviseren, herstel je de benodigde werkdruk.
Houd de zuigerstang schoon en corrosievrij om schade aan de afdichtingen te voorkomen. Smeer scharnierpunten en lagers periodiek en controleer aansluitingen regelmatig op lekkages. Parkeer de cilinder bij langdurige stilstand bij voorkeur ingetrokken.
