SKU: 32135
✓ 100 mm boring ✓ 50 mm stang ✓ 1100 mm slag ✓ 200 bar ✓ 1/2" BSP

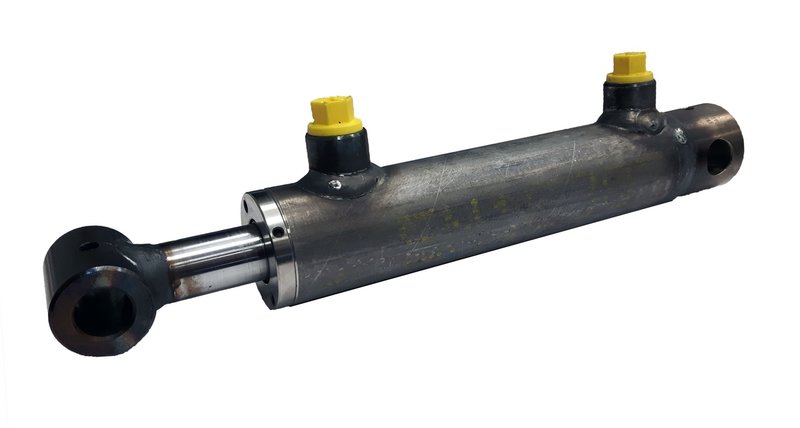

Dubbelwerkende cilinder 100x50x1100 met bevestiging
Een robuuste dubbelwerkende cilinder met een boring van 100 mm, stangdiameter van 50 mm en een slag van 1100 mm. Gebouwd volgens strikte maatvoering, geschikt voor veeleisende industriële toepassingen waarbij betrouwbaarheid en precisie geen compromis dulden.

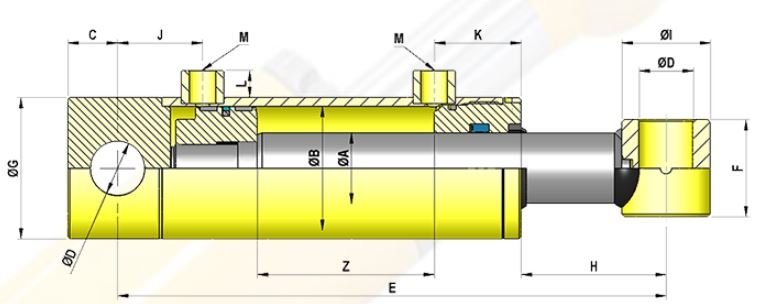

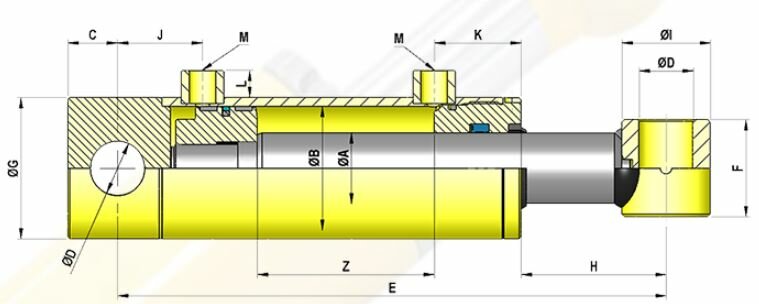

Technische specificaties:
| Specificatie | Waarde |
| Boring (Ø B) | 100 mm |
| Stang (Ø A) | 50 mm |
| Slag (Z) | 1100 mm |
| Werkdruk | 200 bar |
| Maximale druk | 300 bar |
| Temperatuurbereik | -30°C tot 90°C |
| Max. werksnelheid | 0,5 m/s |
| Chrome stang | Staal UNI C45 |
| Dikte verchromen | 20 micron +/- 5 |
| Buis | Staal DIN 2393 – ISO H9 |
| Aansluiting (M) | 1/2" BSP |
| Inhoud | 8,64 L |
| Gewicht | 53,6 kg |
| Afmeting E | 1325 mm |
| Afmeting C | 28 mm |
| Afmeting D | 30,5 mm |
| Afmeting F | 70 mm |
| Afmeting G | 115 mm |
| Afmeting H | 75 mm |
| Afmeting I | 60 mm |
| Afmeting J | 48 mm |
| Afmeting K | 60 mm |
| Afmeting L | 17 mm |
Berekende prestaties:
| Specificatie | Waarde (kN / cm³) | Waarde (kg / liter) |
| Drukkracht bij max. druk (300 bar) | 235,62 kN | 24.022 kg |
| Trekkracht bij max. druk (300 bar) | 176,71 kN | 18.017 kg |
| Olievolume uitschuiven | 8.639,6 cm³ | 8,640 liter |
| Olievolume inschuiven | 6.479,6 cm³ | 6,480 liter |
| Pendelvolume | 2.159,9 cm³ | 2,160 liter |
Waar kun je dit product voor gebruiken?
Deze cilinder is gebouwd voor zwaar werk en levert dag na dag betrouwbare prestaties. De combinatie van hoogwaardig staal, nauwkeurige maatvoering en een ruime drukklasse maakt hem geschikt voor professionele omgevingen waar stilstand geen optie is. Bij Hydrauliek24 vind je de hydraulische oplossingen die jouw werkzaamheden efficiënter en betrouwbaarder maken.
Veelgestelde vragen (FAQ)
Op basis van de specificaties levert deze cilinder bij de maximale werkdruk een theoretische drukkracht van 24.022 kg. Houd er rekening mee dat de werkelijke kracht afhankelijk is van de ingestelde druk van je hydraulische systeem.
Deze cilinder heeft bij een volledige slag een olievolume van 8,640 liter nodig. Zorg ervoor dat het effectieve olievolume van je reservoir groot genoeg is om dit volume (plus een veilige marge) te kunnen leveren zonder dat de pomp droogloopt.
