Welke koppeling zit er op mijn hydrauliekslang of welke koppeling heb ik nodig?

Welke koppeling zit er op mijn hydrauliekslang of welke koppeling heb ik nodig? Dit is de tekstuele uitleg van ons Youtube filmpje over 'welke koppeling zit er op mijn hydrauliekslang of welke koppeling heb ik nodig'.

Welkom bij Hydrauliek24, mijn naam is Pascal en vandaag gaan we het hebben over verschillende soorten slangkoppelingen.

De meest gebruikte koppelingen op een hydrauliekslang zijn metrische koppelingen, BSP koppelingen, JIC koppelingen en ORFS koppelingen. In deze blog ga ik uitleggen wat precies het verschil is tussen de koppelingen en hoe jij kunt herkennen welke koppeling op jouw slang zit of welke koppeling je nodig hebt.

Metrische koppeling

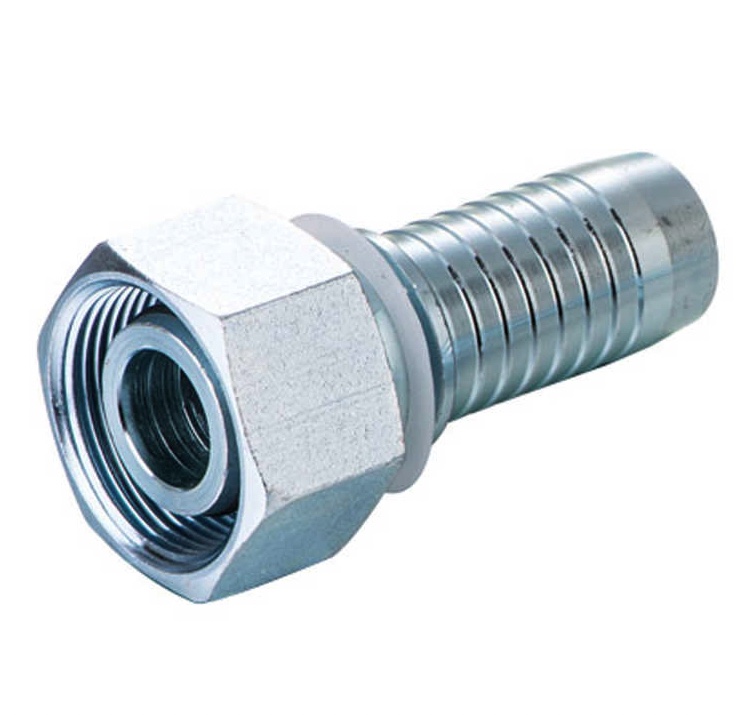

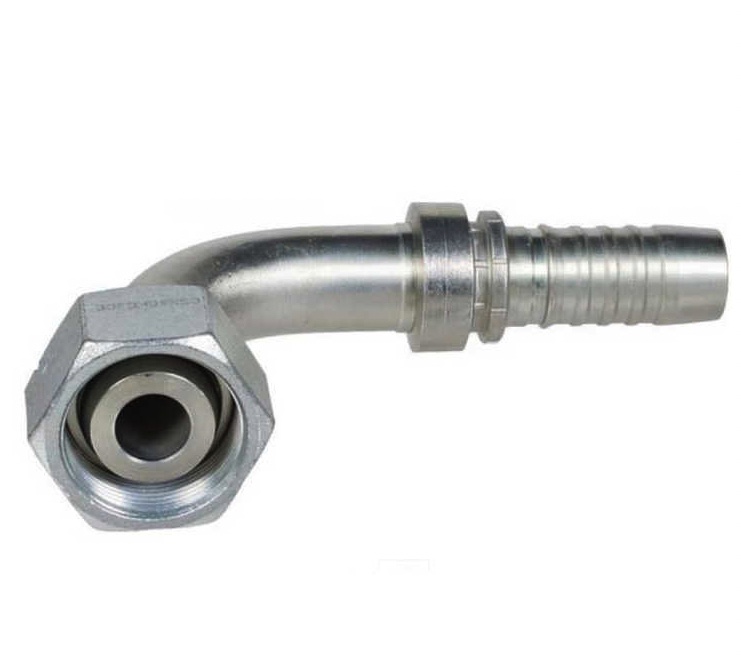

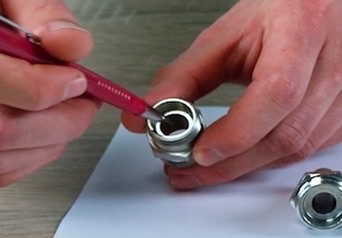

De metrische koppeling is te herkennen aan de 24º binnenconus bij het mannelijke schroefdraad met aan het eind een aanslag. Bij deze mannelijke slangkoppeling is dat duidelijk te zien, net als bij de vrouwelijke slangkoppeling. Het binnenschroefdraad met hier de 24º conus en meestal ook een o-ring, ter afdichting of iets vergelijkbaar met een snijring wat daarin past. Dat zien we ook aan het vaste deel waar eventueel de slang op past of een slang die je wilt verlengen. Dat is de metrische koppeling.



BSP koppeling

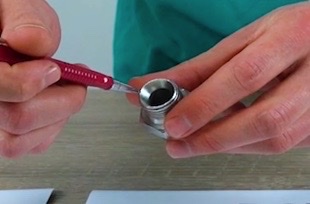

De BSP koppelingen, ofwel de British Standard Pipe zijn te herkennen aan de 60º binnenconus die direct in de binnendiameter valt. Dit zien we in de mannelijke slangkoppeling, maar ook in de vrouwelijke slangkoppeling met het schroefdraad aan de binnenkant en iets dieper dan de metrische koppeling. Hij lijkt er wat op, maar bij deze zit de  60º conus wat dieper en loopt ook vrijwel over in de binnendiameter.



JIC koppeling

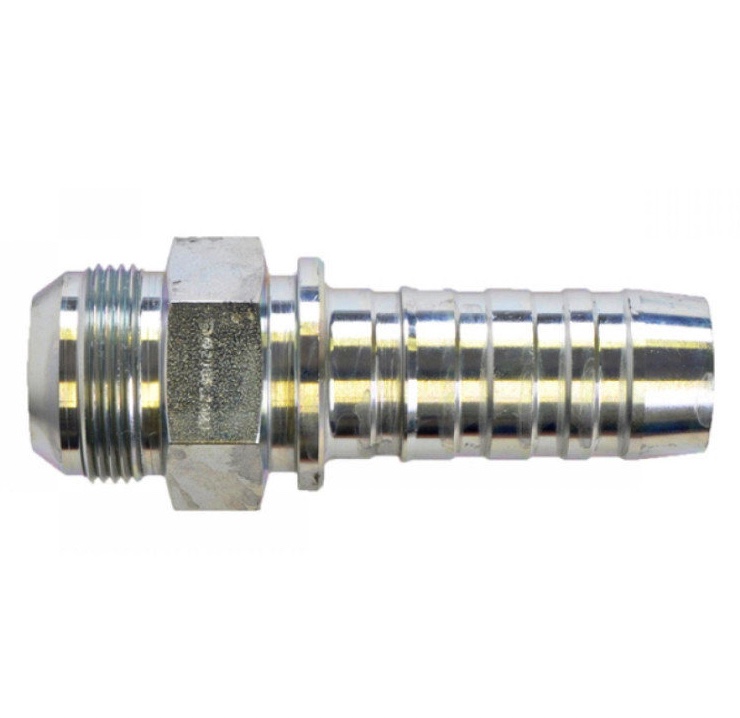

De ‘’Joint Industrial Connection” ook wel de JIC koppeling genoemd is te herkennen aan een buitenwaartse 37º conus aan het mannelijke schroefdraad. Dat zien we ook terug bij de mannelijke slangkoppeling. Aan de vrouwelijke slangkoppeling zien we binnenschroefdraad met aan de binnenkant de 37º conus. De Japanse standaard, ook wel JIS genoemd lijkt er heel erg op. Het schroefdraad is iets anders. Wat precies daar het verschil in is kunt u opmeten aan de hand van de maattabel op onze website.



ORFS koppeling

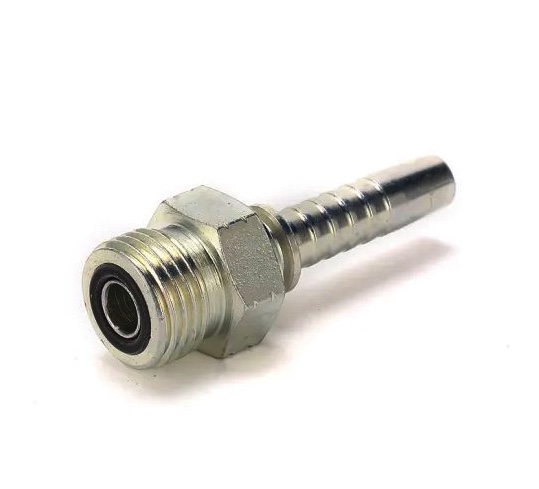

Als laatste hebben we de ORFS koppeling, ofwel de “O-ring Face Seal”. Dit is een koppeling met een vlakafdichting. Dat kunnen we hier wat beter zien. Deze hebben we gemiddeld wat minder op voorraad, verkopen we minder en komen we minder tegen op een hydrauliekslang. De mannelijke ORFS koppeling heeft een o-ring die op het vlakke gedeelte afdicht.
