Informatie hydrauliek cilinder configurator

Dit is de tekstuele uitleg van onze informatieve Youtube video over hoe je een hydrauliek cilinder kan bestellen in onze hydrauliek cilinder configurator.
Welkom bij Hydrauliek24. Mijn naam is Niek. In deze video ga ik jullie uitleg geven over onze hydrauliek cilinder configurator.

Met deze configurator kunt u zeer snel en eenvoudig de drukkracht, trekkracht en snelheid van de cilinder berekenen.

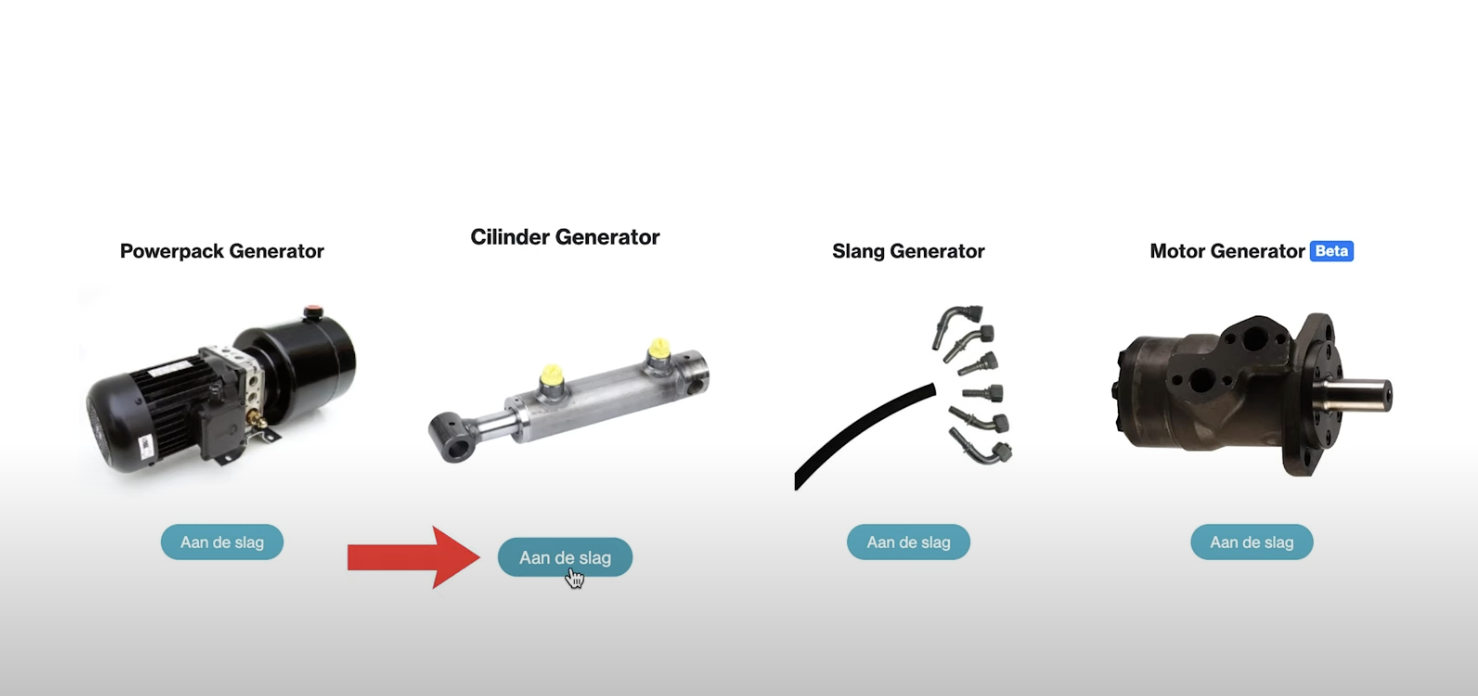

Ook krijgt u inzicht in de verschillende bevestigingen maar ook in de slag, dit houdt in hoe ver de cilinder uit kan schuiven. Hier kun je kiezen voor de hydrauliek cilinder generator.

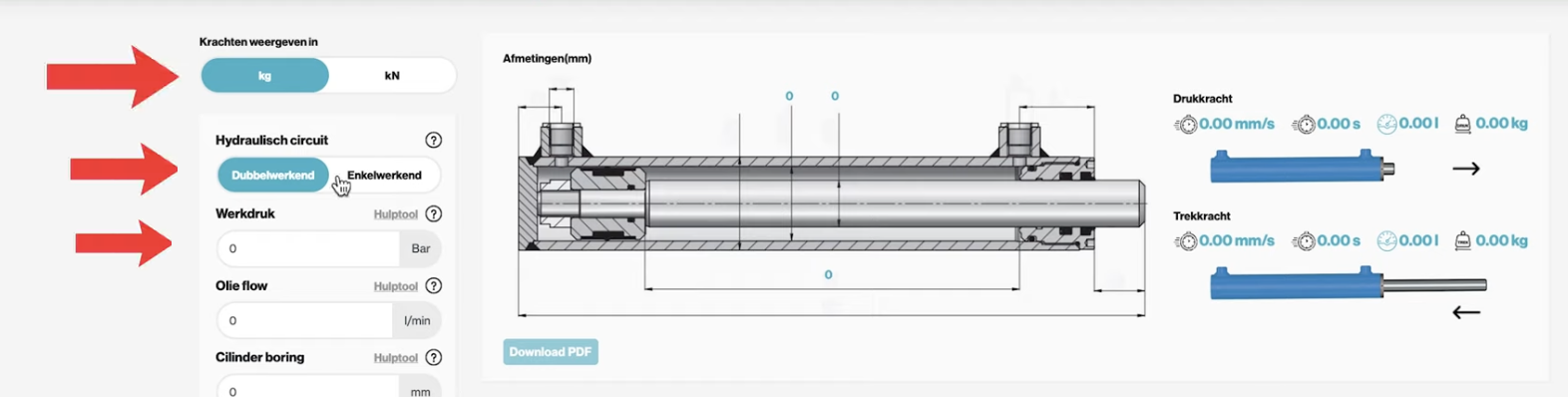

We beginnen direct hierboven. Hier kun je dus instellen of je de waardes wil zien in kg of in kN.
Hier kun je kiezen of je een dubbelwerkende of een enkelwerkende cilinder wilt configureren.
Hier kun je de werkdruk invullen en de werkdruk bepaalt welke kracht de cilinder gaat doen. Dus welke trekkracht en welke drukkracht de cilinder uiteindelijk gaat doen.

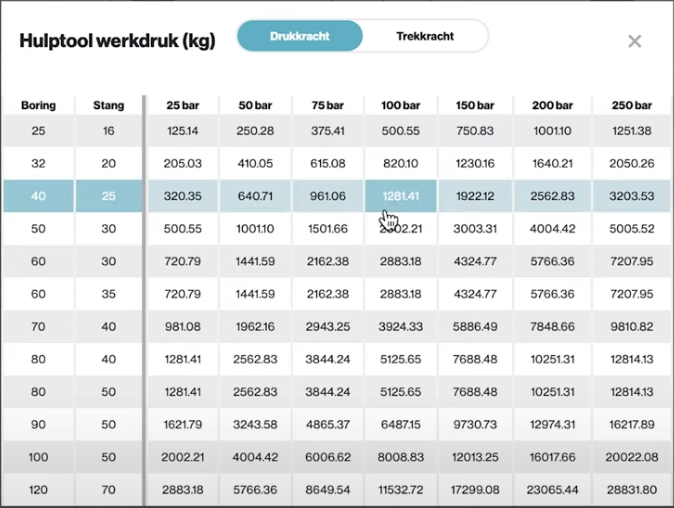

Bij de werkdruk kun je op de hulptool drukken en hier kun je per cilinder zien en per druk hoeveel drukkracht of trekkracht de cilinder zal hebben. Als je op drukkracht wil selecteren kun je hier klikken op trekkracht en hij staat standaard op drukkracht.
We selecteren nu een cilinder van 40 x 25 bij 150 bar.



Dan gaan we door naar de olieflow. De olieflow bepaalt de snelheid van de cilinder, dat kun je ook weer in de uitgaande snelheid en in de ingaande snelheid bekijken. Hier hebben we ook weer een hulptool voor gemaakt waarbij je dus per cilinder, per boring en per stang kunt zien wat de uitgaande de snelheid is bij bepaalde liters. Dus bijvoorbeeld de 5l/m bij een 50x30 zal de snelheid 42,44 mm per seconde zijn. En dat kunnen we natuurlijk ook doen voor de uitgaande slag. Maar we gaan in dit voorbeeld uit van 5l/m met een 50x30 cilinder.

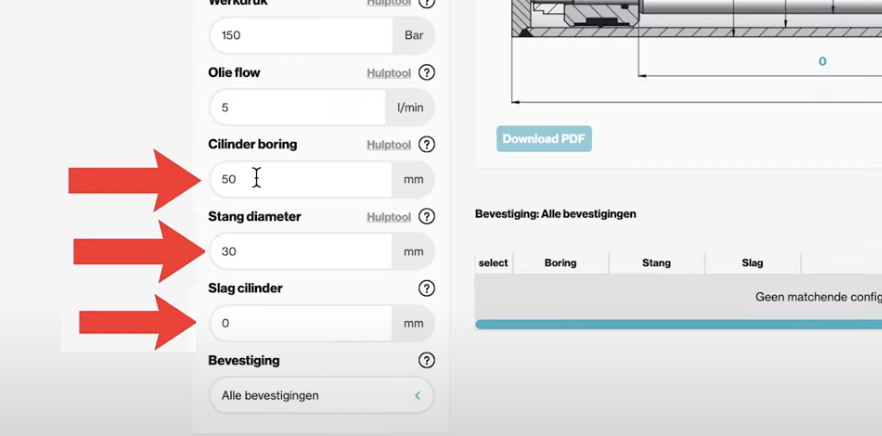

Hier kun je de cilinderboring invullen indien die bekend is of wanneer je een vaste werkdruk of olieflow hebt. Je kunt de hulptool gebruiken en kun je per boring zien en per cilinder wat dan de drukkracht en de uitgaande snelheid is. Hier kun je de stang diameter invullen. Mocht die nog niet bekend zijn! Hier kun je weer de hulptool gebruiken. En je ziet per cilinder de daarbij behorende boring en stang de trekkracht en de ingaande snelheid bij de ingevulde druk en l/m. Hier kun je de slag van de cilinder invoeren, in dit geval gaan we uit van een cilinder van 500 mm dus die vullen we hierin.

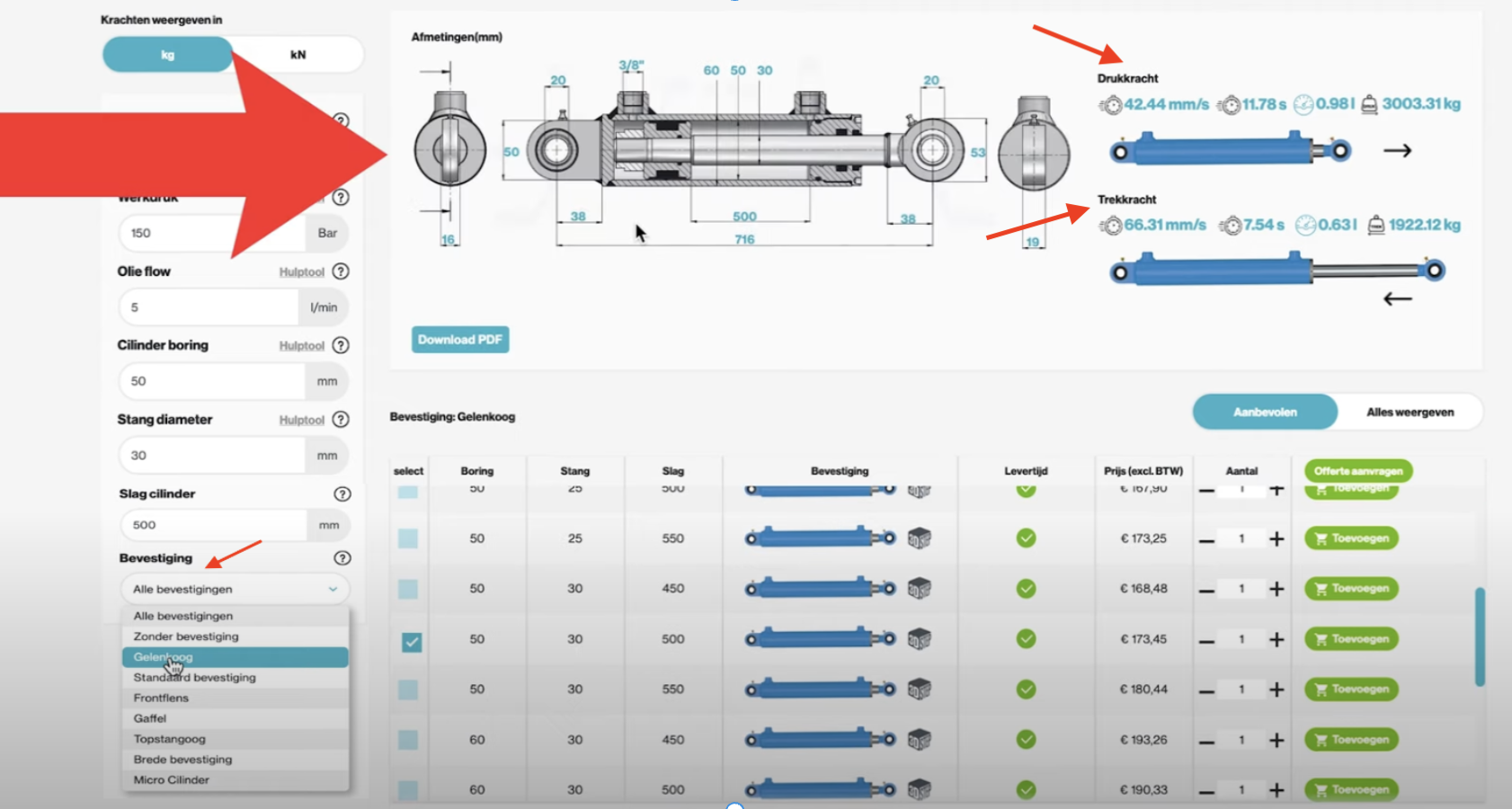

Hier bij bevestiging, kun je filteren op een bepaalde bevestigingstype. In dit voorbeeld gaan we filteren op de gelenkoog, dus ik klik op de gelenkoog.  Hierboven in beeld zie je dan direct de afmetingen van de cilinder en hier rechts zie je dan per drukkracht en trekkracht de snelheid in millimeters per seconden. Dan hebben we daar de totale snelheid wat de cilinder over de slag doet. De inhoud van het drukkracht gedeelte en dan hier als laatste de drukkracht.

Bij de trekkracht hebben we hetzelfde ook weer in millimeter per seconden. De snelheid, de totale slag, de inhoud van de ingaande slag dus hoeveel liters je nodig hebt om de volledig ingaande slag te maken en dan de trekkracht.
Hier rechts onderin zie je hier alle cilinders die voldoen aan de ingevulde waardes en daarbij ook nog cilinders met een langere en een kortere slang.

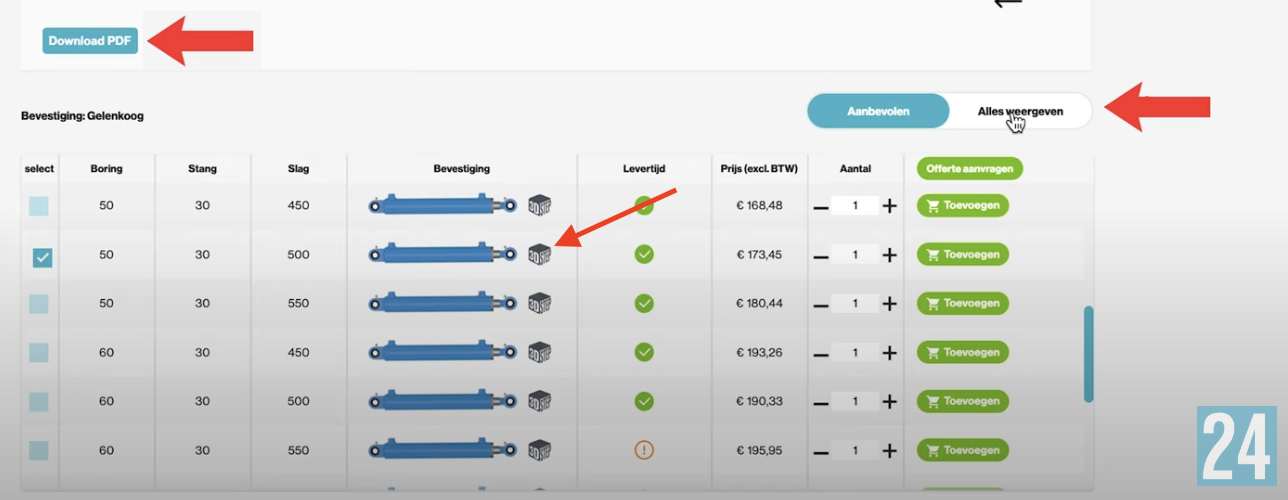

Mocht je nou alle cilinders weergeven willen hebben, kun je hier kiezen op "alles weergeven" en kun je door de totale lijst scrollen. We gaan nu kiezen voor een cilinder van 50 x 30 x 600. Hier kun je een pdf downloaden met alle gegevens van de cilinder. Verder kun je kiezen om een 3D bestand te downloaden door op de 3D step file te klikken. Tot slot kun je de cilinder toevoegen aan de winkelwagen en je bestelling afronden.


Ik hoop dat ik het duidelijk heb kunnen uitleggen. Mocht je nog vragen hebben, kun je contact opnemen met onze klantenservice. Tot ziens!
