Rekenen aan hydromotoren

Rekenen aan hydromotoren Hydromotoren zijn er in vele soorten en maten. De meest voorkomende zijn de tandwielmotor en orbitmotor. Vaak wordt in de documentatie alléén een toerental en/of koppel voor deze motoren opgegeven terwijl met toch vaak ook het uitgaande vermogen wil weten. Dit is gelukkig eenvoudig te berekenen en hieronder geef ik een tweetal voorbeelden voor beide type’s.

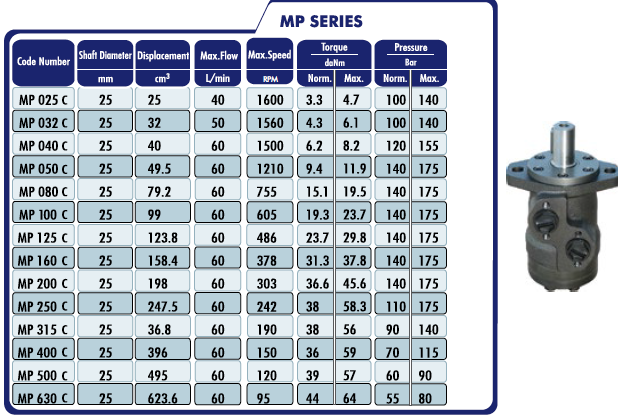

Allereerst de orbitmotor, vaak wordt hiervan alléén een koppel gegeven en een maximaal toerental. Neem als voorbeeld de eerste motor de MP025C;



We zien voor de MP25C een maximaal toerental van 1600t/min bij een inkomende oliestroom van 40l/min. Hierbij haalt de motor een koppel van 3,3daNm (ofwel 33nM). Maar nu wil je ook weten welk vermogen deze motor kan halen en dat kunnen we gelukkig eenvoudig berekenen door; kW = (nM x t/min) x 9554. Dat wordt (33 x 1600) / 9554 = 5,52kW. Ga je minder toeren draaien dan wordt het uitgaande vermogen uiteraard ook lager.

Nog een voorbeeld voor het berekenen van tandwielmotoren;

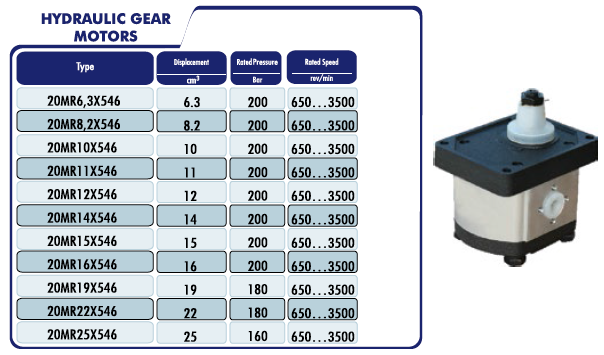

Waar bij orbitmotoren nog een maximaal toerental wordt gegeven incl. koppel geven ze hier enkel een motorinhoud in cc's en maximaal toerental. Gelukkig is hier het koppel en vermogen ook makkelijk te berekenen; nM = (bar x cc's) / 62,8. Stel je wilt voor de 20MR 6,3cc uitvoering het koppel berekenen dan kom je op (200 x 6,3) / 62,8 = 20nM

Nu wil je ook graag het vermogen berekenen, de formule kennen we al dus even invullen; (20 x 3500) / 9554 = 7,32kW uitgaande van de maximale specificaties.

  Rene     31-05-2017 16:53     Reacties ( 0 )
