Berekenen minimaal koelvermogen voor een hydraulisch systeem

Berekenen minimaal koelvermogen voor een hydraulisch systeem

Inmiddels zijn we aanbeland bij deel drie van onze serie blogs over de oliekoelers. Hierin leggen we uit hoe je het minimale koelvermogen kan berekenen voor een hydraulisch systeem. Dit is de logische vervolgstap op deel twee van deze serie: Wanneer heeft een hydraulisch systeem een koeler nodig?

Indien hier uit komt dat je een hydrauliek oliekoeler nodig hebt, kun je dit op de volgende manier berekenen: (hieronder de tekstuele uitleg, maar klik hier als je liever de Youtube video van deze uitleg wilt bekijken)

Formule:

Pverlies = P motor X belastingsgraad x(1-rendement).

Pverlies: Is de energie wat niet omgezet wordt in hydraulische kracht. Dit wordt namelijk omgezet in warmte. Om te voorkomen dat het hydraulische systeem te heet wordt zal deze Pverlies gekoeld moeten worden. Met een een koeler van minimaal de Pverlies waarde.

Voorbeeld:

Werkdruk: 160 bar
Olie flow 60 liter per minuut
Pmotor = 20 kw
I.D.  60%
Belasting graad: 90%
Max olie temperatuur voor mobiel is 80 graden.
Tomg: 25 graden.
Totaal koelend oppervlak 0,8 m2
Redement hydraulisch systeem 65%

B = Belasting graad. Hoeveel procent van het vermogen wordt constant gebruikt.  Zie onderstaande link om dit te berekenen. In dit geval wordt 90% van de motor gebruikt. (160 bar x 60 liter per minuut)/540 = 18 kw. Dit is 90% van 20 kw.

Blog hydraulisch vermogen berekenen

Pmotor = Is motor vermogen.

Rendement is afhankelijk van welke pomp je gebruikt. Plunjer pompen hebben in het algemeen 90% rendement en tandwielpompen tussen de 75-85% rendement. Wij gaan in dit voorbeeld uit van een tandwielpomp en nemen 10% op voor de leidingen en motor. Wat neerkomt op 65%.

Pverlies = P motor X belastingsgraad x(1-rendement).

Pverlies = 20 X 0,9 x(1-0,65)

P Verlies = 6,3 kw koelvermogen.

We hebben dus een koeler nodig welke minimaal 6,3 kw koelvermogen heeft

Het vermogen van een koeler wordt vaak uitgedrukt in kw koelvermogen. Dit is bij een temperatuurverschil van 40 graden. Dus wanneer de omgevingstemperatuur 25 graden is en de olietemperatuur 65 graden is levert de koeler het gewenste koelvermogen. Wanneer dit verschil groter wordt zal het koelvermogen ook toenemen. En natuurlijk zal dit afnemen wanneer dit kleiner wordt.

Keuze hydraulische oliekoeler:

Belangrijk is dat je het juiste vermogen kiest en dat de doorlaat van de hydraulische oliekoeler ook groot genoeg is.

In dit geval zoeken we een koeler van minimaal 6,3 kw en een met een minimale flow van 60 liter per minuut. Als we dan in de volgende lijst kijken:

Overzicht oliekoeler assortiment

Komen we op de volgende koeler:

Oesse hydrauliek oliekoeler 7KW 12V, 1" BSP

Koel capaciteit 30 liter:  8,4 kW (dT=40°C) Dit is ruim voldoende.
Olieflow is maximaal 150 liter. Dit is ook ruim voldoende.

De 7 kw koeler lijkt ook wel goed te zijn alleen is deze niet geschikt. De 7 kw koelvermogen is bij 100 liter per minuut olie. In dit systeem is er sprake van 60 liter per minuut

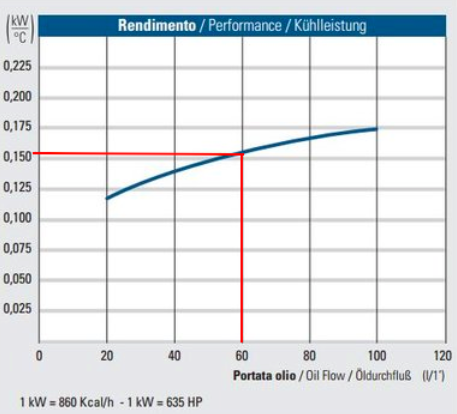

Het koelvermogen bij deze olie flow kun je berekenen door de waarde uit de grafiek (dit vind je in de bijlage van het product) te vermenigvuldigen met 40 graden. (temperatuurverschil)

0,155x40 = 6,2 kw koelvermogen bij 60 liter per minuut. Vereist was 6,3 dus deze is niet geschikt.
