24V mini-powerpackmotor 2,2 kW met geforceerde koeling en gemonteerd relais

Name: 24V mini-powerpackmotor 2,2 kW met geforceerde koeling en gemonteerd relais
Brand: Hydrauliek24
Price: 240.75 EUR
Availability: InStock

SKU: 39747

✓ 24V DC ✓ 2,2 kW ✓ Geforceerde koeling ✓ S3 10 min

Productvarianten: 24V mini-powerpackmotor 2,2 kW met geforceerde koeling en gemonteerd relais

198, 97 excl. btw

240, 75 incl. btw

Prijs per stuk

Op voorraad

Op werkdagen voor 17:00 besteld is dezelfde dag verzonden!

€ 0,00

Bestellen

Assemblage in eigen werkplaats
Standaard powerpack of zelf samenstellen in de configurator
Vakkundige service en snelle verzending
3D bestanden beschikbaar in de powerpack configurator
Ook hydraulische powerpacks op maat tot 300 kW

Productbeschrijving

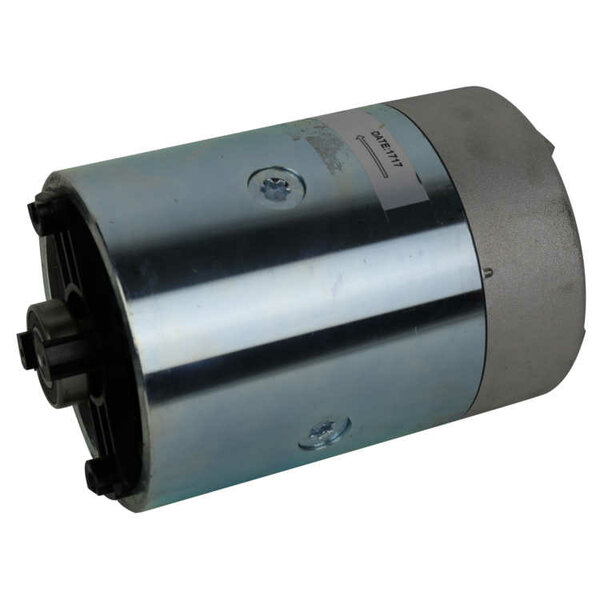

24V mini-powerpackmotor 2,2 kW met geforceerde koeling en gemonteerd relais

Compacte DC-motor met geforceerde koeling, speciaal ontworpen voor gebruik in hydraulische mini-powerpacks. De ingebouwde koelventilator zorgt voor effectieve warmteafvoer tijdens cyclisch gebruik (S3). Inclusief gemonteerd relais.

Technische specificaties:

Spanning	24 V DC
Nominaal vermogen	2,2 kW
Motortype	DC-motor
Koeling	Geforceerde ventilatie (ingebouwde koelventilator)
Relais	max. 250 A DC
Bedrijfsklasse	S3 – cyclustijd 10 minuten

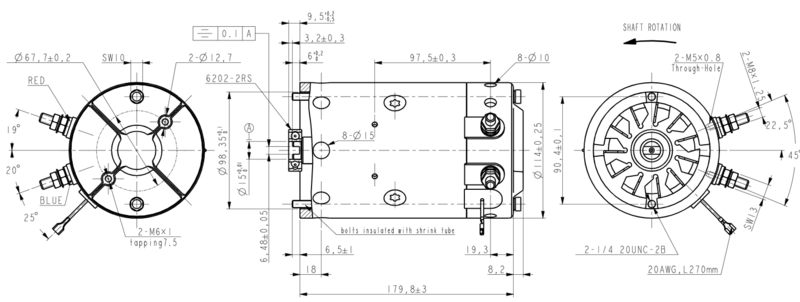

Afmetingen (conform tekening):

Lengte behuizing	179,8 ± 3 mm
Flensdiameter	Ø 114 +0/−0,25 mm
Lager	6202-2RS
Aansluitdraden	270 mm (rood = +, blauw = −)
Bevestiging (motor)	2× M6×1, diepte 7,5 mm
Draaizin as	Rechtsom (gezien vanaf de askant)

Volledige prestatiecurve:

Koppel (Nm)	Spanning (V)	Toerental (rpm)	Stroom (A)	Vermogen (kW)	Rendement (%)
0,23	24,00	4.798	24,8	0,12	19,7
1,08	24,00	4.350	35,6	0,49	57,7
2,09	24,00	3.770	51,7	0,82	66,3
3,02	24,00	3.449	64,9	1,09	70,0
4,00	24,00	3.196	78,3	1,34	71,3
5,00	24,00	3.004	90,8	1,57	72,0
6,02	24,00	2.837	103,0	1,79	72,2
7,04	24,00	2.695	115,7	1,99	71,5
8,05	24,00	2.572	127,2	2,17	71,0
9,10	24,00	2.455	139,9	2,34	69,7

Vetgedrukte rij = nominaal bedrijfspunt (2,2 kW)

Duurdata:

Koppel (Nm)	S2-duur	S3-factor
2	40 min 18 s	90%
3	25 min 34 s	55%
4	15 min 31 s	40%
5	10 min 52 s	30%
6	7 min 20 s	20%
7	5 min 08 s	16%
8	4 min 12 s	15%

Let op: deze motor is niet gecertificeerd voor S1/continu-bedrijf. De duurdata gelden uitsluitend voor S2- en S3-belasting.

Waar kun je dit product voor gebruiken?

Hydraulische mini-powerpacks voor hef- en kantelapplicaties
Mobiele hydraulische systemen op 24V-boordspanning (vrachtwagens, bedrijfsvoertuigen)
Compacte hydraulische units met cyclisch bedrijf

Deze motor is standaard leverbaar bij Hydrauliek24.nl. Controleer de aansluiting en inbouwmaten voor de combinatie met je pomp of aggregaat.

Bijlagen

Prestatierapport 24V 2,2kW DC-motor

Duurtest 24V 2,2 kW DC-motor - S2/S3-belastin
